조선소나 석유화학 플랜트 현장을 거닐다 보면, 하늘을 가로지르는 거대한 배관 모듈과 예술작품처럼 정교하게 꺾여 들어간 Pipe Spool들을 쉽게 목격할 수 있습니다. 그러나 3D 모델링 화면에서 매끄럽게 연결된 배관 한 줄기를 실제 쇠파이프로 잘라내고 구부려 완성하기까지는, 설계 도면의 치수 표기 너머에 존재하는 '제작 가공성의 숨은 로직'들을 완벽히 계산해내야 합니다. 그 핵심의 중심에 바로 Pipe Cutting Length가 있습니다.
오늘은 배관 제작의 출발점이자 오작 방지의 최전선에 있는 Pipe Cutting Length의 기술적 메커니즘을 풀이하고, 이것이 현대 CAD System 및 AI 시대를 살아가는 우리 엔지니어들에게 던지는 삶의 메시지에 대해 이야기해 보고자 합니다.
1. Pipe Cutting Length란 무엇인가?
Pipe Cutting Length는 도면상에 표기된 배관의 단순 중심선 길이(Center-to-Center Length)가 아니라, 실제 공장에서 자재(Raw Pipe)를 절단 톱날로 자르는 순수 파이프 소요 길이를 의미합니다. 정확한 Cutting Length를 산출하기 위해서는 설계 치수에서 부속품의 크기를 차감하고, 제작 공정상 필요한 가공 여유를 더하거나 빼주는 정교한 산술 계산이 수행됩니다.
· Weld Gap : Butt Welding 시 용접봉이 침투하여 완전 용융을 이루기 위해 Pipe와 Fitting 사이에 비워두는 유격(보통 3mm 내외).
· Fitting/Valve Dimension: Elbow, Tee, 밸브 등이 차지하는 고유의 면간 거리
2. 도면 이면의 숨은 변수: 가공성(Producibility)을 결정짓는 인자들
설계 도면에는 명시적으로 드러나지 않지만, 현장의 배관 공장(Fabrication Shop)에서 Piece를 문제없이 제작하기 위해 반드시 반영해야 하는 대표적인 '제작 변수' 두 가지가 있습니다.
(1) Insertion Depth (삽입 깊이)
· 개념: Slip-on Flange, Socket Welding(S.W.) Fittings, 또는 특정 밸브류 내부에는 파이프가 밀려 들어가다 걸리도록 단차(Step/Shoulder)가 형성되어 있습니다.
· 역학적 의미: 파이프가 부속 내부의 턱까지 들어가는 깊이를 Insertion Depth라고 부릅니다. 이 깊이를 계산에서 누락할 경우, 파이프가 부속 내부로 들어가는 만큼 전체 조립 길이가 짧아지는 대형 오작이 발생합니다. 따라서 Insertion Depth만큼 실제 Cutting Length는 늘어나야 합니다.

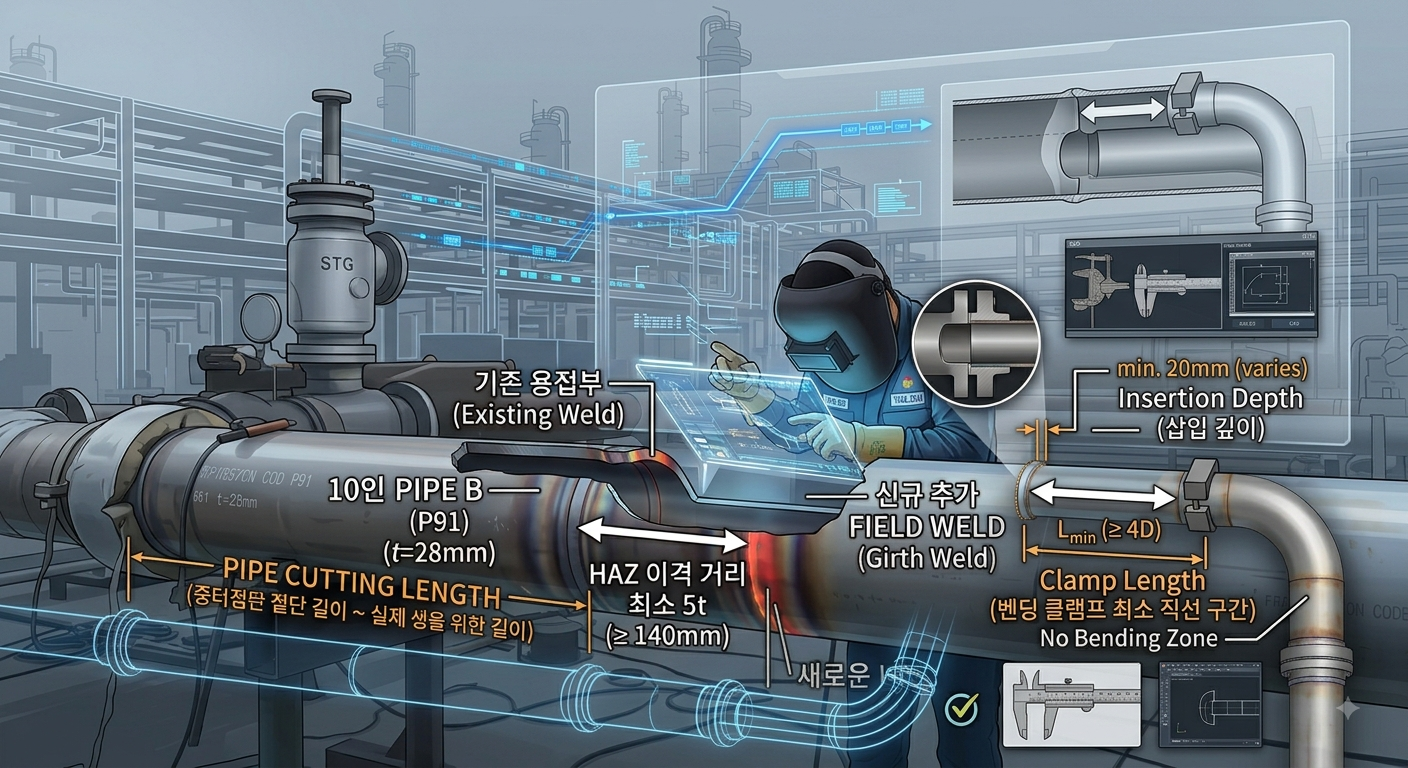

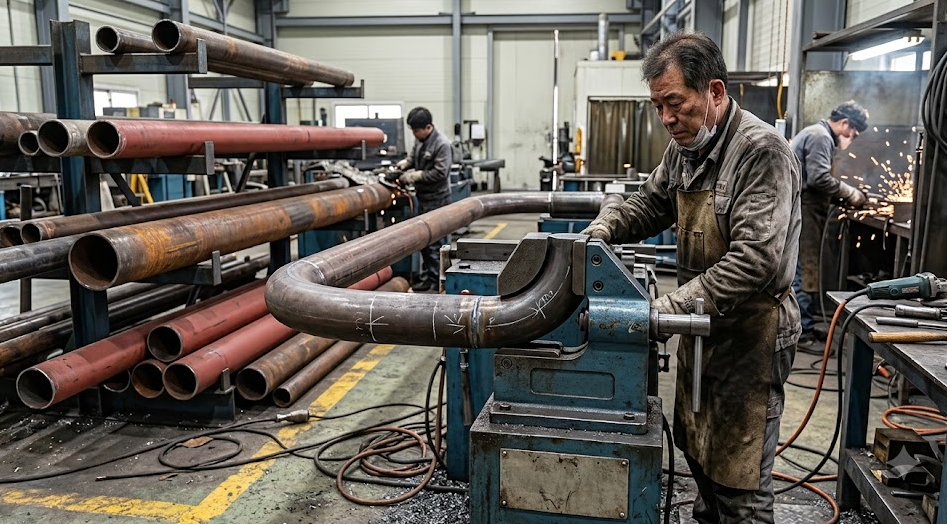

(2) Bending Clamp Length (벤딩 클램프 최소 직선 구간)
· 개념: 파이프를 곡선으로 구부릴 때 사용하는 벤딩 머신(Pipe Bending Machine)이 파이프를 단단히 고정(Clamping)할 수 있는 최소한의 직선 구간 길이입니다.
· 역학적 의미: 장비의 유압 집게(Clamp)가 물리적으로 파이프를 쥐어줄 공간이 확보되지 않으면, 벤딩 작업 중 파이프가 미끄러지거나 단면이 일그러져 가공 자체가 불가능해집니다. 따라서 곡선(Bend)이 시작되기 직전 반드시 일정 길이 이상의 직선 구간 여유가 확보되어야 합니다.
3. CAD System 전환과 교차 검증의 절대성
과거 CAD 시스템이 정착되기 전, 오랜 역사를 지닌 조선소나 EPC사들은 도면 출도 후 작업자들이 고유의 수기 로직을 적용해 배관 제작도에 일일이 절단 길이를 써넣었습니다. 오늘날은 3D CAD System(AVEVA PDMS/E3D, SmartPlant 3D 등) 내에 다양한 벤딩 머신과 부속 데이터베이스(Spec.)를 미리 세팅해 둠으로써 Pipe Cutting Length가 자동 계산되는 시대로 진화했습니다. 설계 부서 입장에서는 현장에서 "파이프 피스 제작이 안 된다"는 비상이 걸리지 않는 한 그 고마움을 잊고 지나치기 쉬운 시스템의 혜택입니다. 그러나 새로운 로직이나 CAD System을 도입할 때는 기존의 전통적 계산 방식과 반드시 교차 검증(Cross-Check)을 거쳐야 합니다.
플랜트나 선박 한 권역에 투입되는 배관 물량은 수십, 수백 킬로미터에 달합니다. System 로직의 단 1mm 설정 오류가 수천 개의 Pipe Spool 전체로 전파되면, 줄줄이 이어지는 '대형 오작 및 폐기 사태'라는 돌이킬 수 없는 재앙을 초래하게 됩니다. 과거의 유산(Legacy)을 무시하지 않고 수기 계산과 시스템 결과를 대조하는 까다로운 검증 자세야말로 엔지니어의 핵심 덕목입니다.
4. 보고서 작성 기술과 AI 시대, 엔지니어의 생존 무기
이처럼 복잡한 배관 가공 로직과 시스템 점검 과정을 제3자나 경영진에게 보고하는 것은 기술적 이해와는 또 다른 차원의 문제입니다. 특히 Executive Summary의 미덕인 '2~3줄 핵심 요약'을 요구받을 때면 엔지니어의 머릿속은 까마득해지곤 합니다.
이제 엔지니어에게는 깊이 있는 기술력 못지않게 복잡다단한 현장 로직을 명쾌하게 전달하는 '보고서 구조화 능력'이 강력한 생존 무기가 되었습니다. 때로는 길고 장황한 텍스트보다 정교한 인포그래픽이나 현장 사진 한 장이 훨씬 강력한 설득력을 발휘합니다.
다행히 기술의 진보는 우리에게 새로운 조력자를 선물해 주었습니다. 현장에서 얽혀 있던 복잡한 로직과 거친 아이디어를 던져주면, 문맥의 흐름에 맞게 정돈하고 일목요연하게 시각적 구조화를 완성해 주는 AI를 접할 때면 "참 좋은 세상에 기술을 하고 있구나" 하는 감탄이 절로 나옵니다.
현장의 거대한 벤딩 장비가 단단한 쇠파이프를 유연한 곡선으로 바꾸어 놓기 위해 가장 먼저 선행되어야 하는 조건. 그것은 바로 파이프를 흔들림 없이 붙잡아 주는 직선 구간, 'Bending Clamp Length'입니다. 우리 삶과 엔지니어로서의 커리어 역시 이와 참 많이 닮아 있습니다. 아무리 화려한 공학적 성과(결과)라는 곡선을 그려내고 싶더라도, 그전에 흔들리지 않고 중심을 잡아줄 수 있는 '직선의 시간(기본기)'이 단단히 채워져야 합니다.
새로운 기술과 화려한 System을 도입할 때 과거의 유산을 경솔히 대하지 않고 철저하게 교차 검증하는 신중함, 복잡하게 꼬인 현장의 난제를 단순하고 명확하게 시각화해 내는 보고서 작성 능력, 그리고 역학적 본질을 꿰뚫어 보는 통찰력. 이 모든 것이 바로 우리 엔지니어들이 가슴속에 반드시 품고 있어야 할 '인생의 Clamp 구간'이 아닐까 싶습니다. System을 세우고, 로직을 점검하며, 그 데이터에 진짜 공학적 가치를 부여하는 것은 결국 도면 뒤에 서 있는 엔지니어의 깊이 있는 시선입니다.
