플랜트 배관응력해석(Piping Stress Analysis) 실무를 진행하다 보면, 계통 및 기기를 과압으로부터 안전하게 보호하기 위해 설치하는 PSV(Pressure Safety Valve)의 반력 해석과 주변 서포트 설계에서 많은 고민을 하게 됩니다.
오늘은 현장에서 바로 활용할 수 있는 PSV 배관응력해석 실무 포인트 및 서포트 설계 시 주의사항을 조금 더 상세히 정리해 보았습니다.
1. PSV 개방형·폐쇄형의 이해와 반력(Reaction Force)의 중요성
PSV는 배출 형태에 따라 크게 개방형(Open Type)과 폐쇄형(Closed Type)으로 구분됩니다. 이 중 폐쇄형은 설정 압력(Set Pressure) 이상으로 라인에 과압이 걸릴 때 밸브가 순간적으로 열리면서 압력을 외부나 토출 헤더로 낮춰주는 역할을 합니다.
문제는 PSV가 순간적으로 개방될 때 발생하는 Reaction Force(반력)입니다. 이 반력은 엔지니어의 생각보다 규모가 매우 커서 배관 계통 전체에 강한 변위와 응력을 유발합니다. 따라서 배관응력해석 단계에서 이를 핵심적인 주요 설계 인자(Factor)로 반드시 반영해야 합니다.
2. 벤더 데이터(Vendor Data) 확정 전후의 해석 대응 절차

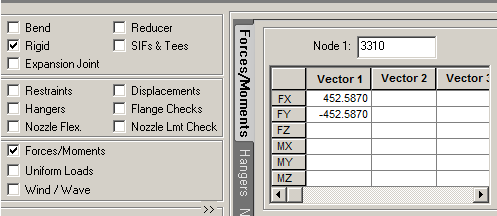

프로젝트 초기 단계에서는 PSV 벤더 데이터가 최종 확정되지 않아 정확한 반력 값을 알기 어렵습니다. 이때는 수동적으로 대기하기보다, 회사 내부 표준(Standard Data)이나 유사 공사의 경험치를 활용하여 반력이 발생하는 Node에 선제적으로 입력하고 해석을 진행합니다. (이때 반력의 작용 방향을 정밀하게 고려해야 합니다.)
이후 벤더 데이터가 최종 확정되면 반드시 입력했던 Force 값을 즉시 업데이트해야 합니다. 최종 제출하는 스트레스 리포트(Stress Report)에는 PSV Vendor Data Sheet가 증빙 자료로 첨부되므로, 벤더 값과의 일치 여부를 재확인하는 과정이 누락되지 않도록 주의가 필요합니다.
3. Reaction Force 입력 Node 기준에 대한 실무적 제언

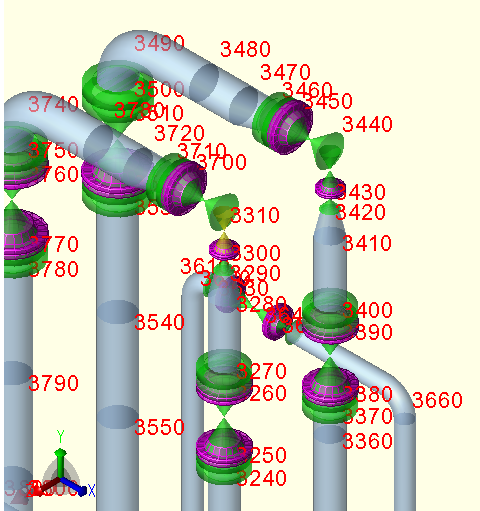

반력을 입력하는 Node의 위치 기준은 프로젝트 사양이나 엔지니어링사마다 약간의 차이를 보입니다. 일반적인 모델링 도면에서는 PSV가 위치한 지점 자체에 Force를 입력하곤 합니다.
그러나 제 실무 경험상으로는 PSV Outlet 후단 첫 번째 벤드(Bend) 지점에 반력을 입력하는 것이 물리적 구조 및 유체 흐름상 훨씬 더 현실적이라고 판단합니다. 따라서 해석 착수 전에 담당 O/E(Owner's Engineer) 또는 리드 엔지니어와 충분한 상의를 거쳐 반력 입력 Node 기준을 사전에 확정 짓는 것이 바람직합니다.
4. PSV 주변 배관 설계의 핵심: Pipe Support와 No-Gap 조건
PSV 주변 배관 Design에서 가장 까다로운 요소는 바로 Pipe Support 설계입니다. PSV Outlet 후단 배관은 지지할 만한 하부 구조물이 마땅치 않은 경우가 많아, 일반적으로 Trunnion을 활용해 Hold-down + Guide를 조합하여 지지합니다. 여기서 특히 유의해야 할 점은 배관 SPEC에 따라 서포트에 간격(Gap)을 허용하지 않는 'No-Gap' 사양이 존재한다는 것입니다. PSV 개방 시 발생하는 강력한 반력은 배관 시스템 전체에 심각한 진동을 유발하는데, 이 진동을 효과적으로 억제하고 흡수하기 위해서는 서포트의 유격을 최소화하는 No-Gap 설정이 필수적이기 때문입니다.
5. Code Stress 만족과 배관 고유진동수(Vibration) 검토
만약 열팽창이나 Code Stress를 만족시키기 위해 부득이하게 서포트에 Gap을 부여해야 하는 상황이라면 어떻게 대응해야 할까요? 이러한 경우에는 CAESAR II 프로그램을 활용하여 배관 계통의 고유진동수를 별도로 계산하고, 진동 해석에 대한 추가 리포트(Report)를 작성하여 서포트 배치에 문제가 없음을 객관적 근거로 제시해야 합니다. (배관 진동 저감 대책 및 CAESAR II를 활용한 고유진동수 계산 방법에 대해서는 다음 포스팅에서 더욱 깊이 있게 다루어 보겠습니다.)
플랜트 배관 응력 해석 실무를 수행하시는 엔지니어 분들께 작게나마 도움이 되었기를 바랍니다. 오늘 포스팅은 여기서 마치겠습니다.
감사합니다!
