플랜트 프로젝트가 시작되면 가장 먼저 수행하는 중요 작업 중 하나가 바로 발주처의 ITB SPEC을 검토하는 일입니다. 스트레스(Piping Stress) 담당자는 ITB SPEC 접수 후 배관 응력해석 관련 제반 사항을 세밀히 리뷰하고, 질의응답(Q&A) 과정을 거쳐 기술CAESAR II에서 Uniform(지진하중) 및 Wind(풍하중)를 정확하게 설정하고 모델링에 반영하는 실무 노하우에 대해 깊이 있게 이야기해보겠습니다.
1. Uniform(지진하중) 설정: 디테일 속에 답이 있다
D.P 항목 중 Uniform(지진 관련 조건)은 프로젝트마다 반복되는 표준적인 내용이 많아, 자칫 검토 시 단순 수치만 확인하고 무심코 넘어가는 경우가 많습니다. 하지만 관련 스펙을 여유 있게 리뷰해 보거나 토목 설계 담당자와 깊이 있는 대화를 나누어 보면 해당 분야의 구조적 비하인드 스펙을 훨씬 입체적으로 이해할 수 있습니다.
실제 프로젝트 SPEC의 지진(Seismic) 조항을 살펴보면 일반적으로 다음과 같은 표준 문구를 확인할 수 있습니다.
[Plant Seismic Design Basis 예시]
플랜트 건설 예정 지역: UBC Zone 2A 평가 지역
플랜트 내 모든 구조물 및 배관 항목은 아래 Seismic Load 기준 적용 필수
Design Code: UBC (Uniform Building Code), Zone-2A
Seismic Acceleration ("g" Load): 0.186
1) UBC Code와 "g" Load의 개념
UBC는 미국 건축기준법(Uniform Building Code)으로, 미국 전 지역 및 해외 적용 지역을 예상 지진 위험도와 빈도에 따라 Zone 1, 2A, 2B, 3 등으로 세분화하여 관리를 진행합니다. 이때 명시되는 "g" Load는 지진 발생 시 지반에 전달되는 최대 지진 가속도(Earthquake Ground Motion)의 강도를 나타내는 핵심 계수입니다.
2) CAESAR II 입력 절차 및 실무 에피소드

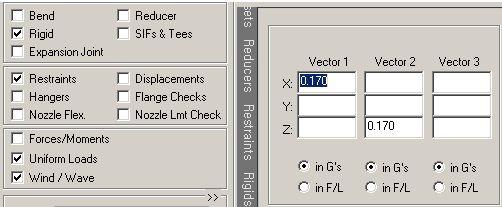

CAESAR II 모델링 시에는 첫 번째 Node(Anchor 또는 Start Point)의 Uniform Load 항목을 체크하여 전달받은 계수 값을 입력합니다. 이때 지진의 흔들림은 수직 방향(Y축)은 제외하고, 수평 방향인 X축 또는 Z축 한 방향씩 개별 입력하는 것이 원칙입니다.
엔지니어링 비하인드 스토리:
초년생 시절, 스트레스 사부님께 "왜 지진 하중은 X, Y, Z 방향을 동시에 입력하지 않나요?"라고 여쭤본 적이 있습니다. 그때 사부님께서 "만약 X, Y, Z 3축 방향으로 지진이 동시에 최대치로 터진다면, 그건 배관 응력을 계산할 게 아니라 세상이 멸망하는 단계다"라고 유쾌하게 답해주시며 웃으셨던 기억이 납니다.
3) Legends 검증 기능 및 Seed File 관리의 중요성

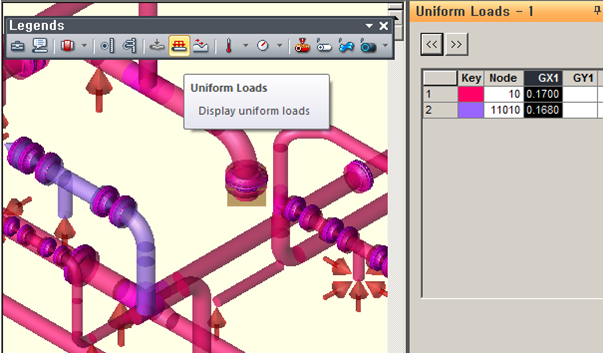

Uniform 하중 입력이 완료되면 CAESAR II의 Legends(Color Map) 기능을 활용해 D.P 값이 적절히 들어갔는지 시각적으로 쉽게 검증할 수 있습니다. 간혹 입력 화면이나 출력 Legend 상에서 소수점 올림/버림 처리 오류로 수치가 잘못 표현되는 경우가 있으므로 꼼꼼한 재확인이 필수적입니다.
또한, 실무에서는 한 번 잘 만들어진 CAESAR II 파일(.C2)을 템플릿처럼 복사(Copy)해서 재활용하는 경우가 빈번합니다. 따라서 초기 작성되는 마스터 파일(Seed File)을 완벽하게 구축하여 표준 문서와 함께 부서 내 배포 및 공유하는 프로세스가 무엇보다 중요합니다.
2. Wind(풍하중) 설정: 구조적 안정성을 위한 필수 가이드

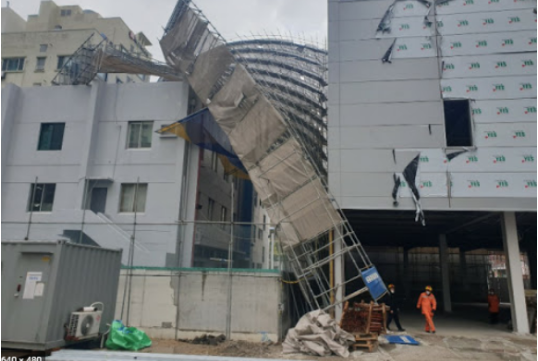

배관 응력해석에서 Wind(풍하중) 조건은 단순 선택 사항이 아닌 SPEC 상 명시된 절대적 필수 검토 항목입니다. 매년 태풍이나 강풍 발생 시 뉴스에서 접하는 대형 건물 외벽 파손 사례만 보더라도, 바람이 구조물과 배관 시스템에 가하는 동적 위력은 매우 치명적입니다. 따라서 토목/건축 부서에서 해당 지역의 풍속, 지형 계수 등을 기초로 Wind 하중 조건을 계산하여 Design 조건으로 확정하면, 배관 스트레스 엔지니어는 이를 Stress SPEC에 명시하고 해석 모델에 충실히 반영해야 합니다.
1) Wind Shape Factor (풍압 계수) 설정
CAESAR II에서는 크게 Wind Shape Factor와 Wind Load 두 가지를 설정합니다. Wind Shape Factor는 바람이 불 때 단면에 작용하는 바람의 저항 및 형상 계수로, 발주처 SPEC에 구체적으로 정의되어 있습니다.
바람을 받는 공학적 단면은 구, 원통, 형강 등 다양하지만, 배관(Piping)은 통상 Sphere(구형) 또는 원통형 단면 특성을 고려하여 계수를 정의합니다. (참고로 Wind Shape Factor는 단면 형상이 원형에 가까워질수록 유선형에 가까워져 상수가 작아지는 특성을 가집니다.)

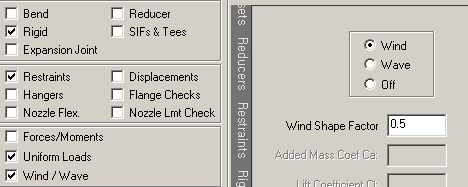

설정 경로: CAESAR II Classic Piping Input 실행 -> Wind / Wave 탭 선택 -> 해당 Wind Shape Factor 값 입력
2) Wind Load Profile (높이별 풍속) 반영
Wind Load는 SPEC에 명시된 하중 계산 공식을 바탕으로 지표면으로부터의 높이(Elevation)를 10m 단위(또는 지정 구간)로 세분화해 계산표를 작성하고, 이를 Stress SPEC에 명시합니다.
설정 경로:

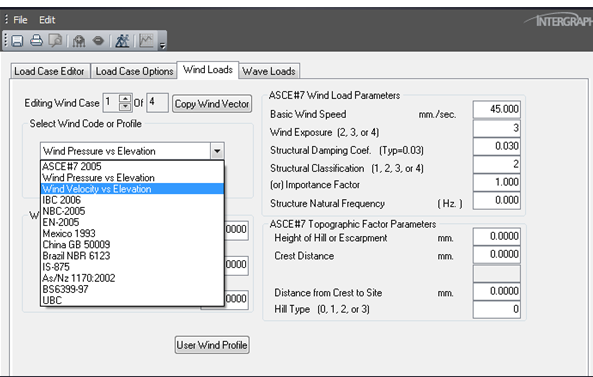

CAESAR II Static Analysis 메뉴 접속
[Wind Loads] 탭 선택
Editing Wind Case 1~4 각각에 대해 [Select Wind Code or Profile] 항목에서 Wind Velocity vs Elevation 옵션 선택
[User Wind Profile] 버튼을 클릭하여 높이별 풍속 계산 데이터를 테이블 형태로 입력 및 반영
3. 엔지니어링 관점에서의 결언: 과도한 조건에 대처하는 자세
실무를 진행하면서 발주처나 O/E(Owner's Engineer)로부터 Wind나 Uniform 하중 설정 자체에 대해 클레임이나 Comment를 받는 경우는 흔치 않습니다. 하지만 간혹 발주처에서 현장 실정과 맞지 않게 지나치게 보수적인(Conservative) 과도한 하중 설정을 요구할 때가 있습니다.
이럴 때 엔지니어는 주어진 스펙을 수동적으로 받아들이기보다, 기술적 근거를 바탕으로 적극적이고 논리적으로 대응할 줄 알아야 합니다. Design 조건이 불필요하게 상향되면 배관 스케줄(Schedule) 증대, 지지대(Support) 규격 확대 등으로 이어져 결국 전체 공사비 상승(Cost Up)이라는 치명적인 결과로 직결되기 때문입니다. 오늘 준비한 CAESAR II Wind & Uniform 설정 실무 노하우는 여기까지입니다. 현장에서 최선의 설계를 위해 고민하시는 모든 엔지니어분들에게 작은 도움이 되었기를 바랍니다.
