1. 개요

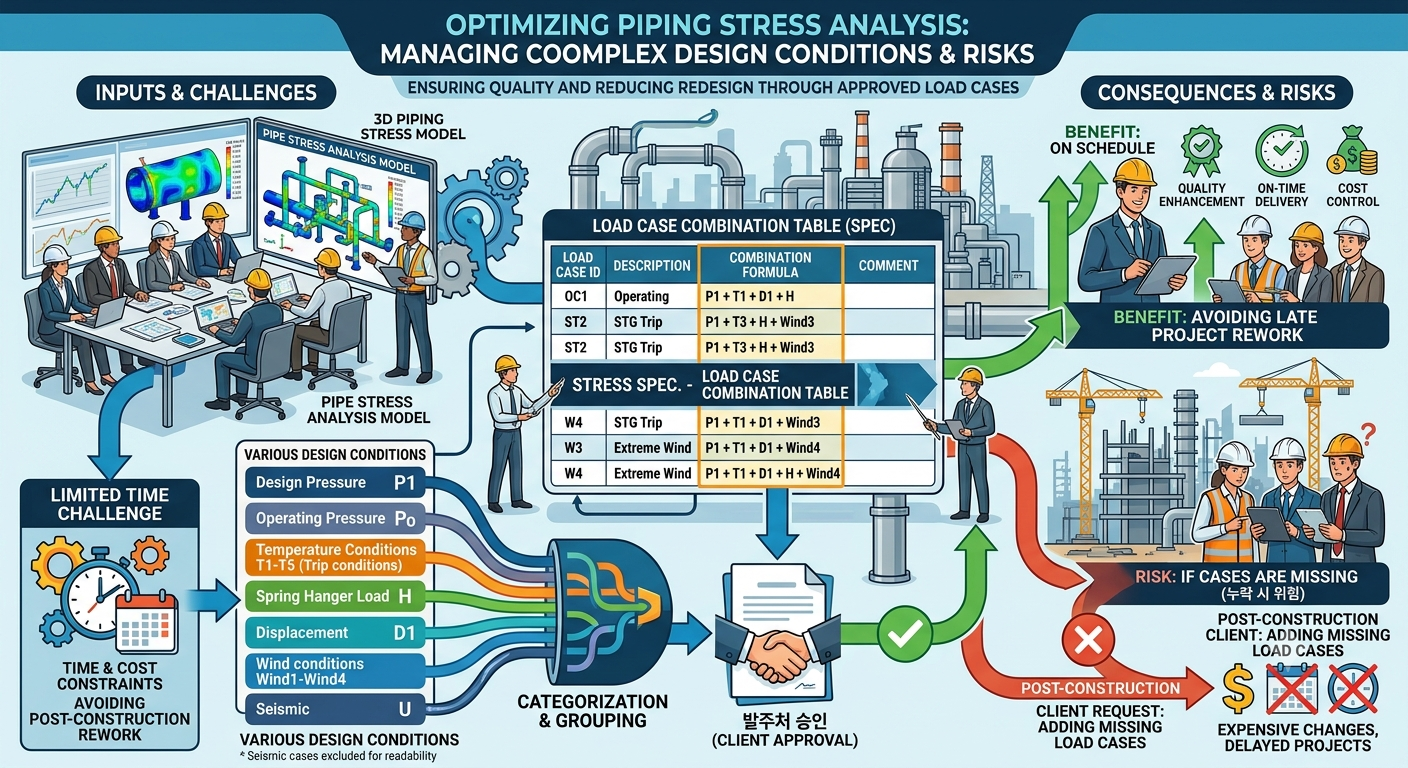

배관응력을 진행함에 있어서 다양한 Design 조건들을 구분하고 Group 화하여 배관응력해석 Model에 반영합니다.
여러 가지 운전조건에 맞추어 설계하면 품질을 높일 수 있겠습니다만, 우리에게는 시간이 한정되어 있는 관계로
Stress SPEC.에 Load Case Combination을 표로 작성하여 발주처 승인을 받아야 합니다. 만일 일부를 누락 후 공사 진행 중 이를 인지한 발주처가 Load Case를 추가를 요구한 경우 곤란한 상황에 놓이게 됩니다.
2. Load Case Combination Table
주요 Design 조건은 다음과 같으며, 이를 Load Case Combination 으로 Table로 작성합니다.
P1 : Design Pressure (발전공사에서는 Operating Pressure도 추가함)
T1 ~ T5 : 온도 조건 (ex. STG Trip과 같은 Equipment의 운전조건을 반영함)
H : (Spring) Hanger Load
D1 : Displacement (ex. STG Nozzle Displacement)
Wind1 ~ Wind4 : Wind 조건
U : Seismic (아래 Table에서 Seismic는 가독성을 높이기 위해 제외함)
|
Load Case
|
Load Case Combination
|
Load Case Description
|
|
L4
|
WW+HP+H
|
HYD (Hydro test case)
|
|
L5
|
W+D1+T1+P1+H
|
OPE (Operating TEMP.)
|
|
L6
|
W+D2+T2+P1+H
|
OPE (Design TEMP.)
|
|
L7
|
W+D3+T3+P1+H
|
OPE
|
|
L8
|
W+D4+T4+P1+H
|
OPE
|
|
L9
|
W+D5+T5+P1+H
|
OPE
|
|
L10
|
W+D1+T1+P1+H+WIN1
|
OPE
|
|
L11
|
W+D1+T1+P1+H+WIN2
|
OPE
|
|
L12
|
W+D1+T1+P1+H+WIN3
|
OPE
|
|
L13
|
W+D1+T1+P1+H+WIN4
|
OPE
|
|
L14
|
W+D4+T4+P1+H+F4
|
OPE
|
|
L15
|
W+P1+H
|
Sustain
|
|
L16
|
L10 - L5
|
Occasional (wind-East only)
|
|
L17
|
L11 - L5
|
Occasional (wind-West only)
|
|
L18
|
L12 - L5
|
Occasional (wind-North only)
|
|
L19
|
L13 - L5
|
Occasional (wind-South only)
|
|
L20
|
L15+L16
|
Occasional (code compliance for wind-East)
|
|
L21
|
L15+L17
|
Occasional (code compliance for wind-West)
|
|
L22
|
L15+L18
|
Occasional (code compliance for wind-Norh)
|
|
L23
|
L15+L19
|
Occasional (code compliance for wind-South)
|
|
L24
|
L14-L8
|
Occasional (Reaction force only)
|
|
L25
|
L15+L24
|
Occasional (code compliance for Force)
|
|
L26
|
L5 - L15
|
EXP
|
|
L27
|
L6 - L15
|
EXP
|
|
L28
|
L7
|
EXP
|
|
L29
|
L8
|
EXP
|
|
L30
|
L9
|
EXP (-4 degC)
|
|
L31
|
L26 - L30
|
EXP (total stress range)
|
오늘은 여기까지 Posting 하겠습니다.
감사합니다.
