플랜트 배관 설계와 응력 해석(Piping Stress Analysis) 실무를 진행하다 보면, 이론과 현장 사이의 괴리를 가장 먼저 마주하는 순간이 바로 Stress Package(PKG.) 정의 단계입니다. 대개의 경우 Line List에서 해석 대상 라인이 선정되면, Stress 담당자는 P&ID 상에 해당 라인을 컬러로 마크업(Color Markup)하며 첫 단추를 꿰게 됩니다.
하지만 시스템별로 단일 PKG.를 구성하는 것이 데이터 관리나 코딩 관점에서는 가장 편해 보이지만, 실무의 세계는 그렇게 단순하지 않습니다. 오늘은 현장에서 뼈저리게 느낀 경험치를 바탕으로, 발주처나 O/E(Owner's Engineer)와의 불필요한 시비를 줄이고 실효성 있는 Stress PKG.를 나누는 기준에 대해 이야기해 보겠습니다.
(참고로 이러한 세부적인 PKG. 구분 기준은 발주처 승인을 받는 공식 Stress SPEC.에는 가급적 언급하지 않는 것이 실무적인 지혜입니다.)
1. CAESAR II의 물리적 한계와 프로젝트 관리의 딜레마
시스템 단위로 PKG.를 무리하게 크게 잡으면 어떤 일이 벌어질까요?
첫째, 상용 해석 프로그램인 CAESAR II의 모델링 용량 및 수렴 한계에 부딪히게 됩니다.
둘째, 모델이 너무 커지면 해석 및 최적화 과정 자체가 길어지고, 추후 Stress Over(과응력) 구간이 발생했을 때 수정하는 작업이 지옥처럼 다가옵니다. 그렇다고 PKG.를 무작정 쪼개는 것도 답은 아닙니다. EPC 입장에서는 Stress PKG. 수가 너무 적으면 배관 검증이 부실해지고, 반대로 너무 많아지면 해석 및 도면 작업량이 폭증하여 관리 자체가 마비됩니다. 결국 엔지니어의 숙련된 경험치가 투입되어야 하는 이유입니다.
2. 현장 맞춤형 Stress PKG. 구분 기준 5가지
1) Critical Line 기준 분리
공정상 매우 중요하거나 고온·고압의 Critical 기기와 연결된 라인은 최우선적으로 분리해야 합니다. 동일한 System이라 하더라도 운전 Mode(Start-up, Normal, Regeneration 등)가 완전히 다를 경우, 별도의 PKG.로 독립시켜 해석의 정확도를 높이는 것이 안전합니다.
2) Small Line(소구경 배관)의 분리 및 예외 적용
일반적으로 SPEC.에 명시된 Small Line(2인치 또는 2.5인치 이하)은 별도의 수동 계산이나 정형화된 룰을 따르기 때문에 대형 해석 모델에서는 제외하는 것이 관례입니다.
주의할 점: 화공플랜트(Refinery & Petrochemical) 공사에서는 유체 성분이 스팀(Steam)이나 독성 가스(Toxic)인 경우 Small Line이라도 상세 Stress 해석을 요구합니다. 따라서 공정 유체의 특성을 면밀히 감안하여 PKG. 포함 여부를 결정해야 합니다.
3) Anchor Point 기준 분리
중요 기기를 보호하고 배관의 과도한 열팽창을 효율적으로 제어하기 위해 라인 중간에 고정점(Anchor)을 설치합니다. 이 Anchor Point를 경계로 Stress PKG.를 끊어주는 것이 가장 교과적이면서도 실무적인 정석입니다. 해석 모델의 경계 조건을 명확히 하는 데 이보다 좋은 기준은 없습니다.
4) Vendor PKG.와의 연계 관리
패키지 장비(Compressor, Pump 등) 제작사에서 제공하는 Vendor PKG.와 현장 배관이 만나는 접점(Nozzle 등)에서는 장비 측의 변위(Displacement) 데이터를 정확히 받아와야 합니다.
이 Displacement 값은 Stress ISO 도면에 명시하여 향후 추적 관리(Follow-up)가 가능하도록 해야 합니다.
Vendor 측의 변위 데이터는 자체적인 경계조건으로 고정되므로, 이 접점 자체가 PKG.를 나누는 자연스러운 분기점이 됩니다.
5) Stress PKG. Merge의 실무적 노후 (가장 중요)

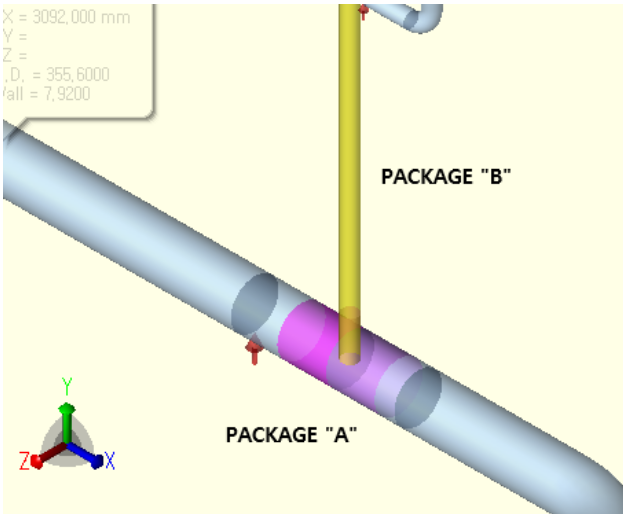

2개 이상의 독립된 PKG.가 서로 연결될 때, 연결 부위의 Node에 인접 PKG.의 변위를 가정해서 넣는 방식을 종종 씁니다. 하지만 실무를 해보면 이는 절대 정확할 수 없습니다.
최초 세팅 이후 인접 PKG의 설계가 변경될 때마다 변위 값을 실시간으로 동기화하는 것은 사실상 불가능에 가깝습니다.
화공플랜트 공사에서 발주처나 O/E는 이러한 간이 가정법을 쉽게 인정하지 않으며, "Stress PKG.를 Combine(병합)하라"는 코멘트를 끊임없이 던지게 됩니다.따라서 연결되는 PKG.들은 가장 가까운 Anchor Point까지 확실하게 끊어낸 후 Merge를 수행하는 것이 리스크를 줄이는 가장 현실적이고 완벽한 방법입니다.
오늘 정리한 내용들이 실무 현장에서 불필요한 시행착오를 줄이고, 탄탄한 배관 설계 품질을 확보하는 데 작은 이정표가 되었으면 좋겠습니다. 현장에서 구르는 모든 배관 엔지니어들의 노고를 응원합니다.
오늘은 여기까지 포스팅하겠습니다. 감사합니다.
