배관 응력 해석(Piping Stress Analysis) 실무를 하다 보면 가장 많이 고민하게 되는 부분 중 하나가 바로 Support(지지대) 설계, 그중에서도 Rigid Support와 Spring Support의 선택과 배치입니다.
오늘은 실무 현장에서 직접 부딪히며 체득한 스프링 지지대(Spring Support) 적용 기준과 노하우를 바탕으로, 블로그 포스팅 내용을 한층 더 깊이 있게 확장하여 정리해 드립니다. 설계와 시공 현장의 괴리를 줄이고 경제적이면서도 안전한 배관계를 구축하는 데 도움이 되기를 바랍니다.
1. 경제성과 유연성 사이의 균형
배관 시스템에서 Spring Support는 고온 배관의 열팽창을 흡수하고 기기 노즐(Equipment Nozzle)에 가해지는 과도한 하중을 완화하는 데 탁월한 장점이 있습니다. 하지만 일반적인 Rigid Support에 비해 단가가 훨씬 높고, 유지보수 측면에서도 신경 쓸 부분이 많기 때문에 무분별하게 적용해서는 안 됩니다.
프로젝트의 Reference(참고문헌 및 이전 프로젝트 기준)가 있다면 이를 적극 활용하되, 기본적인 Spring Support 설계 기준을 명확히 정립하고 최적화를 통해 수량을 최소화하려는 엔지니어의 노력이 반드시 선행되어야 합니다.
실무 Tip: 본 포스팅 내용은 필자의 주관적인 엔지니어링 경험과 현장 적용 사례를 바탕으로 작성되었으므로, 프로젝트별 사양(Project Spec)과 엔지니어링 회사의 기준에 따라 다를 수 있음을 참고해 주시기 바랍니다.

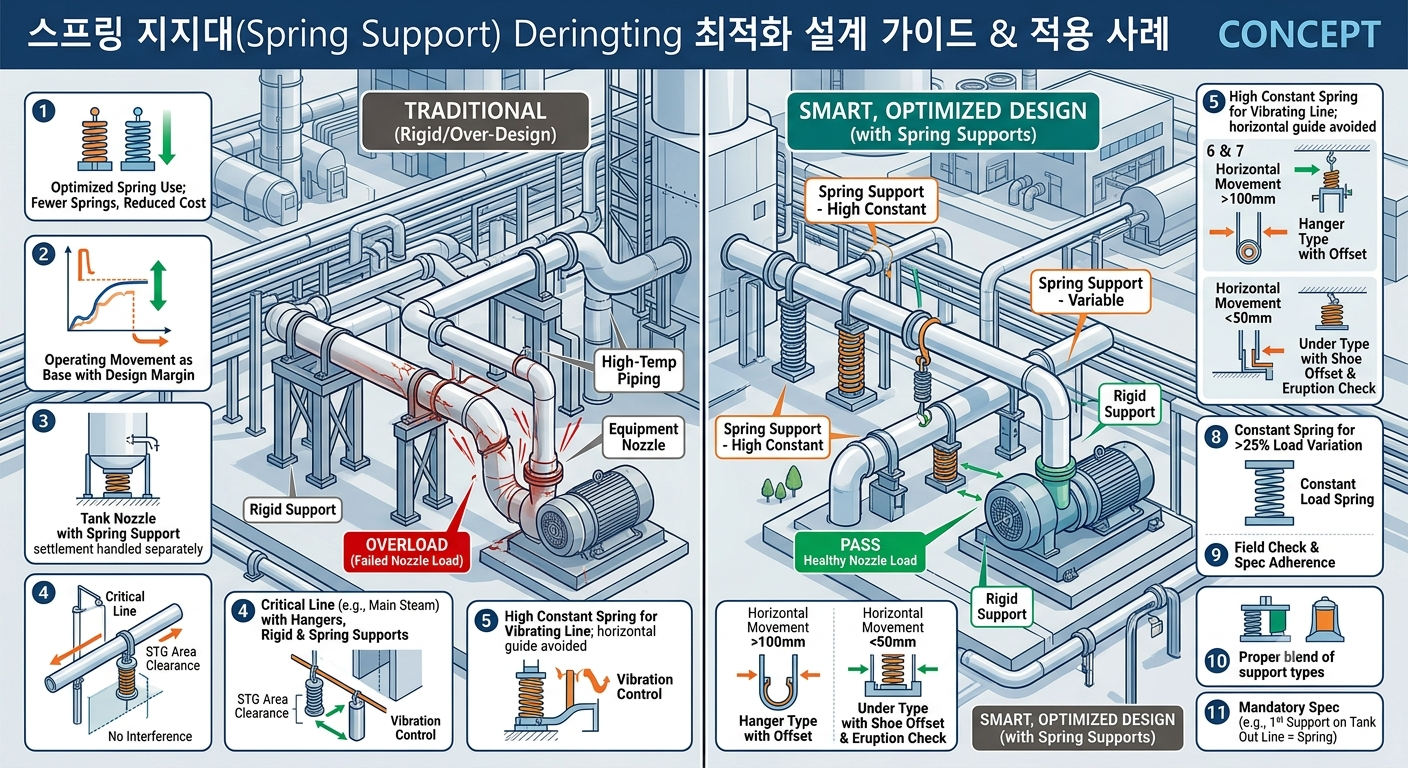

2. 실무에서 적용하는 Spring Support 핵심 가이드 11가지
1) Nozzle Allowable Load 초과 시 고민 없는 선택
배관의 열팽창이나 기기 노즐 자체의 무브먼트(Movement)로 인해 노즐에 허용 하중(Allowable Load)을 초과하는 힘이 가해질 때, Rigid Support로는 하중을 분산시키거나 줄이기 어렵다면 망설이지 말고 Spring Support를 적용해야 합니다. 기기 손상을 막는 것이 최우선입니다.
2) Operating 기준 설계와 Design 마진 확보
Pipe Movement는 기본적으로 운전(Operating) 조건을 기준으로 산정하되, 과도기적 상태나 비정상 운전에서도 문제가 없도록 설계(Design) 단계에서 적절한 마진을 주어야 합니다. 이 과정에서 스프링 벤더(Spring Vendor)와의 긴밀한 검토 협의가 필수적입니다.
3) 탱크 노즐(Tank Nozzle): Expansion Joint vs. Spring Support
탱크 노즐 부근에서는 Expansion Joint보다 Spring Support를 우선적으로 고려해야 합니다. Expansion Joint는 기본적으로 탱크 침하(Tank Settlement) 등을 고려한 장치이지 노즐에 걸리는 배관 반력을 줄여주는 근본적인 해결책이 아니므로, 목적에 맞게 명확히 구분하여 적용해야 합니다.
4) 설치 공간 검토 및 STG Area 간섭 방지
Spring Can을 선정할 때는 반드시 현장 설치 공간(Clearance)을 사전에 확인해야 합니다. 특히 증기 터빈 발전기(STG) 주변과 같이 배관이 밀집된 구역에서는 배관의 열 변위로 인해 보온재(Insulation)를 포함한 주변 구조물과의 간섭이 발생하지 않는지 철저히 검증해야 합니다.
5) 진동 구간에서의 주의사항 및 가이드 설계
진동이 예상되는 구간에서는 가급적 Spring 설치를 피해야 합니다. 하지만 부득이하게 설치해야 한다면 스프링 상수(Spring Constant)가 높은 것을 선택하여 진동 특성을 최소화해야 합니다. 다만, 스프링과 배관에 수평 방향으로 가이드(Guide)를 채우는 설계는 현장 시공성과 정밀도 유지에 큰 어려움을 주므로 가급적 지양하는 것이 좋습니다.
6) 대변위 배관(Horizontal Movement 100 mm 이상)
배관의 수평 방향 변위가 100 mm 이상으로 큰 경우에는 Under Type 대신 Hanger Type을 선정하고, 운전 중 변위에 따른 오프셋(Offset)을 반드시 고려하여 설계해야 합니다.
7) 소변위 배관(Horizontal Movement 50 mm 이내)
수평 변위가 50 mm 이내인 구간에서는 Under Type Spring을 주로 선정합니다. 단, 운전 중 배관의 움직임으로 인해 슈(Shoe)가 스프링 서포트에서 이탈할 위험이 있으므로 무브먼트에 따른 오프셋 여부를 꼼꼼히 체크해야 합니다.
8) Constant Spring 적용 기준
스프링의 하중 변동률(Load Variation)이 25%를 초과하거나, 계산된 Hot Load와 Cold Load가 스프링의 허용 Working Range를 벗어나는 경우에는 일반 가변형 스프링 대신 Constant Spring(정하중 스프링)을 적용하여 하중 변화를 최소화해야 합니다.
9) 설치 전후 데이터 공유 및 도면 협의
부득이하게 현장 여건상 Spring을 추가하거나 변경해야 하는 상황이 발생한다면, 설치 전후의 해석 데이터와 사양서를 면밀히 준비하여 도면 설계 담당자(Layout Designer)와 충분히 협의한 후 진행해야 리스크를 줄일 수 있습니다.
10) Main Steam 등 크리티컬 라인(Critical Line)의 하이브리드 설계
Main Steam과 같은 고온·고압의 크리티컬 라인에는 Spring Hanger와 Rigid Support를 적절히 조합하여 배치해야 합니다. 열팽창 흡수뿐만 아니라 운전 중 발생하는 심한 진동에도 안정적으로 대응할 수 있는 복합적인 서포트 배치가 요구됩니다.
11) 프로젝트 공사 SPEC 엄수
프로젝트 계약 사양서(Project Spec)에 스프링과 관련된 특정 요구사항이 명시되어 있다면 예외 없이 준수해야 합니다. (예: 탱크에서 토출되는 배관 라인의 첫 번째 지지대는 반드시 Spring Support로 적용할 것 등) 기본 사양 준수가 엔지니어링의 기본입니다.
3. 맺음말
배관 서포트 설계는 단순히 코드를 만족하는 것을 넘어, 플랜트 전체의 안전성과 경제성을 좌우하는 핵심 공정입니다. 오늘 정리한 기준들이 현장에서 실수를 줄이고 보다 합리적인 배관 해석을 수행하는 데 작은 지침이 되기를 바랍니다.
오늘 포스팅은 여기서 마치겠습니다.
읽어주셔서 감사합니다!
