배관응력 해석을 수행하다 보면, 실제 구조물이나 기계 장치를 해석 모델 내에서 어떻게 단순화하고 전달할 것인가에 대한 고민에 직면하게 됩니다. 이때 가장 유용하게 활용되는 도구가 바로 Weightless Rigid(WR)입니다. 무게는 없지만 강성은 무한대에 가까운 이 가상의 요소를 어떻게 이해하고 적용해야 하는지, 실무 관점에서 핵심을 정리해 봅니다.

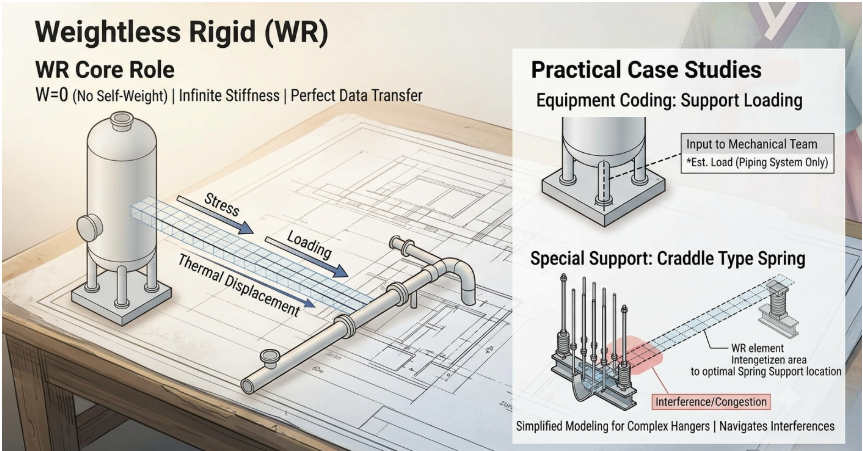

1. Weightless Rigid 정의
Weightless Rigid(WR)는 말 그대로 ‘자중(Self-weight)이 0인 강성체(Rigid Element)’를 의미합니다.
핵심 기능: WR 자체는 무게를 가지지 않지만, 자신과 연결된 요소로 하중, 변위, 열팽창 변위등 주요 응력 데이터를 손실 없이 완벽하게 전달합니다.
주요 용도: 실제 배관 요소는 아니지만, 구조적 연결성과 데이터 전달이 필요한 영역에 가상의 매개체로 삽입됩니다.
2. Equipment Modeling에서의 WR 활용 및 하중 전달
WR이 가장 대표적으로 사용되는 분야는 Equipment Coding입니다.
Support Loading 산출: 기계 장치를 지지하는 Support 위치에 WR을 적용하면, 배관 시스템에 의해 전달되는 하중 데이터를 추출하여 기계팀에 전달할 수 있습니다.
실무적 주의사항: 이때 전달되는 데이터는 어디까지나 배관 시스템의 열변형 및 유체 흐름에 의해 유발되는 하중입니다. 장비 자체의 고유 자중이나 internal mechanical load는 반영되지 않은 '추정 하중'이므로, 기계팀과의 협의 시 이 한계점을 명확히 인지하고 데이터 포맷을 공유해야 합니다.
3. Craddle Type Spring Support 응용
배관 간섭이나 공간적 제약으로 인해 표준 지지대를 설치하지 못할 때도 WR은 좋은 해결책이 됩니다.
Craddle Type(그네형) 적용: Spring Support 설치 지점에 방해물이 존재하여 부득이하게 그네 형태의 Support를 구성해야 하는 경우, 배관 연결부(예: Valve 부근)에서 실제 Spring 설치 위치까지 WR을 이용하여 연장한 후 Spring Element를 모델링합니다.
복잡한 형상의 단순화: 복잡한 기계 형상이나 특수 배관 요소를 간소화하여 전체 배관 시스템에 손쉽게 통합할 수 있게 해줍니다.

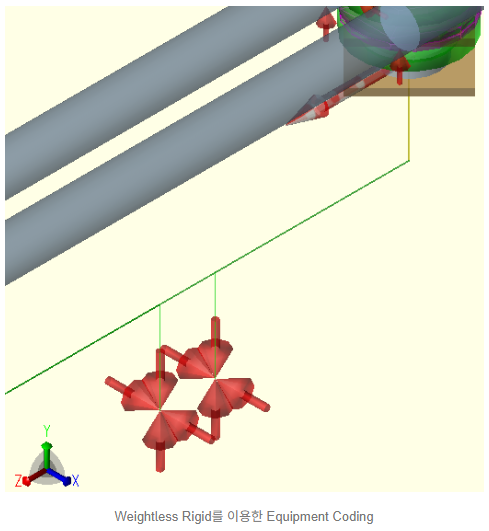

Weightless Rigid를 이용한 Equipment Coding
4. 구조화의 관점에서 본 WR: 단순화와 실제의 간극
WR을 활용하면 아무리 복잡한 장비나 지지 구조라도 핵심 물리 특성만을 남긴 채 매우 명쾌하게 모델링할 수 있습니다. 다만, 3D View나 해석 뷰어 상에서는 실제 구조와 달라 시각적으로 다소 어색하게 느껴지는 것이 사실입니다. 차기 Caesar II 업데이트를 통해 다양한 Standard Equipment Library가 제공된다면 이러한 시각적 갭도 한층 줄어들 것으로 기대합니다.
결국 엔지니어링의 본질은 복잡한 현상을 제약 조건 내에서 얼마나 합리적으로 '구조화'하느냐에 있습니다. Weightless Rigid라는 가상의 요소를 정확히 이해하고 적재적소에 배치하는 역량이야말로, 해석 모델의 신뢰성을 높이고 타 분과와의 협업을 매끄럽게 만드는 엔지니어의 진짜 실력일 것입니다.
감사합니다.
