오늘은 배관 설계에서 플랜트 안전과 직결과는 Dynamic Analysis (동하중 해석)에 대해 이야기해 보고자 합니다.
Dynamic Analysis를 한마디로 정의한다면 "배관 시스템 내에서 발생하는 Time Domain(시간의 흐름에 따른 유체의 운동량 및 가속도 변화) 기반의 동적 충격 분석"이라 할 수 있습니다. 시간이라는 변수가 개입하는 순간, 정적일 때는 보이지 않던 거대한 파괴력이 나타나기 때문입니다.
동해석의 종류는 크게 Surge Analysis, Hammering, Creep Analysis 등으로 나눌 수 있습니다.
오늘은 Surge와 Hammering의 본질을 확인해 보겠습니다.
1) Surge Analysis
Piping Stress Analysis가 뼈대의 버팀을 보는 것이라면, Surge Analysis는 흐르는 피의 소용돌이를 보는 Fluid Analysis입니다. Surge는 Pump의 갑작스러운 Trip이나 Shut-down Valve의 순간적인 개폐로 인해 발생합니다. 유체의 흐름이 급격히 변하면서 발생하는 파동과 진동을 해석하는 고난도 영역입니다.
요즘엔 많은 해석용 S/W들이 등장해서 시각적으로 표현도 잘해주고, 다양한 시나리오로 해석을 할 수 있게 되어 믿음이 가지만, 과거에는 Excel 수식으로 해석을 해서 발주처에 Report 제출을 하였습니다.
- 초기 합의의 중요성
Surge Analysis는 통상 프로젝트 초기에 발주처와 긴밀한 합의하에 대상 Line을 선정합니다. 이 시점에 Line List에 Surge 대상임을 명확히 표기해 두는 것이 실무상 매우 유리합니다.
- 해결 솔루션
유체의 진동 에너지 자체를 흡수하기 위해 Pulsation Damper 등을 설치하거나, 펌프 및 차단 밸브의 Closing Time을 적절하게 서서히 조정함으로써 파동을 상쇄시킬 수 있습니다.
- 실무적 한계
Surge Analysis의 결과값은 그 특성상 일반적인 배관 응력 해석 모델(Caesar II 등)에 다이렉트로 반영하기가 매우 까다롭고 어렵다는 기술적 특징이 있습니다.
2) Hammering
Hammering은 배관 내부의 급격한 상태 변화가 마치 거대한 망치로 파이프를 내리치는 듯한 충격을 준다고 하여 붙여진 이름입니다. 이는 크게 세 가지(Steam, Water, Steam-Condensate)로 세분화되는데, 실무에서 마주하는 대표적인 두 가지를 살펴보겠습니다.
급격한 System 차단/응축수 생성 -> 충격파 (Shock Wave) 발생 -> 배관 변위 및 Support 이탈
(1) Steam Hammering
주로 발전 플랜트 공사의 Main Steam Line에서 수행되는 해석으로, EPC 사마다 고유의 해석 방법이 있습니다.
- 현상
여러 돌발 변수로 인해 증기터빈 발전기(STG)가 긴급 가동 중단(Trip) 될 때, 설비 보호를 위해 Main Steam Control Valve(MSCV)가 약 50m/s로 흐르던 증기를 0.15초 이하라는 극히 짧은 순간에 즉시 차단합니다.
- 결과
이때 배관 내부에는 약 640m/s에 달하는 무시무시한 속도의 충격파(Shock Wave)가 발생합니다. 차단된 증기가 보일러 슈퍼 헤더(Boiler Super Header)로 되돌아갔다가 다시 밸브로 몰려오기를 수차례 반복하며 거대한 폭발음과 함께 서서히 안정화됩니다.
- 실무 적용
발주처는 시스템 안전을 위해 이 Hammering에 대한 계산 결과물을 엄격히 요구합니다. 엔지니어는 Excel Calculation Sheet로 도출된 결괏값을 배관 응력 해석 모델에 반영하여 공학적 안전성을 입증하는 Report를 작성해야 합니다. (화공 플랜트에서는 명시적 요구사항이 없는 경우가 많지만, 이를 고려한 디테일 디자인은 기본 소양입니다.)

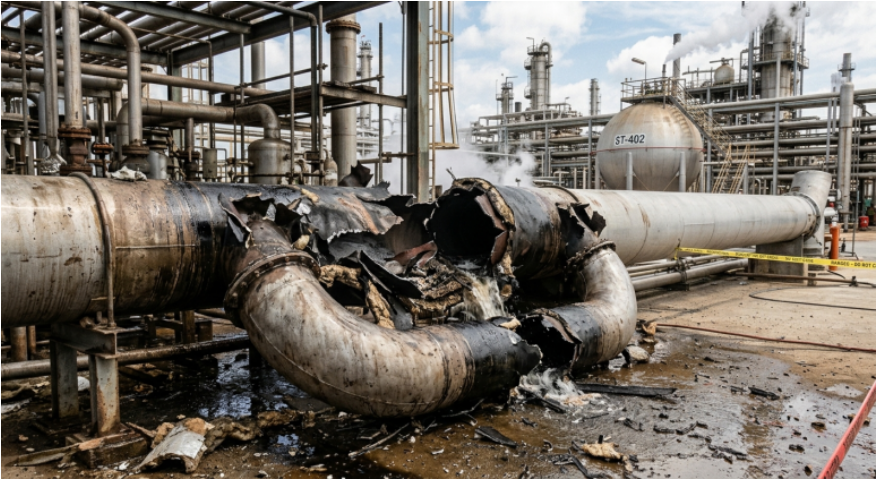

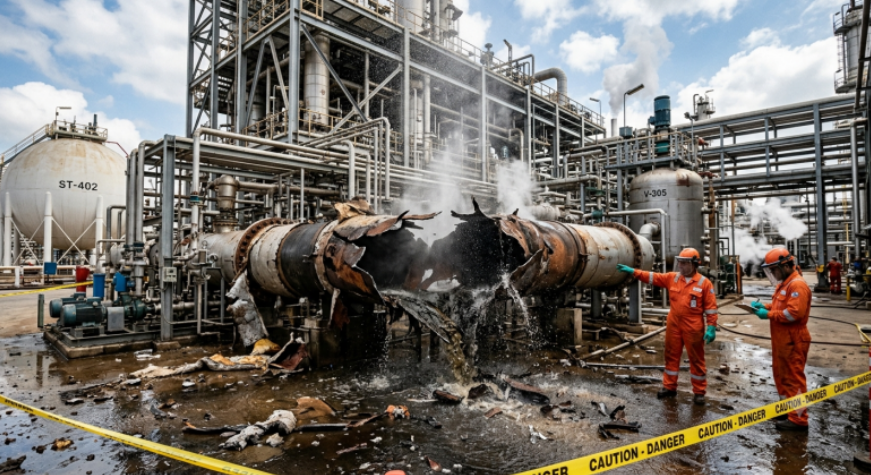

Water Hammering으로 파괴된 AI 배관 상상도
(2) Water Hammering
Steam Line 또는 Liquid Line이 든 운전 중 상태적으로 차가운 Pipe 벽면에 의해 내부에서 Condensate가 발생합니다.
- 현상
형성된 응축수 덩어리(Slug) 가파른 속도로 흐르다가 엘보(Elbow) 구간을 강타하면, 배관 전체가 덜컥 들어 올려지거나 인근의 서포트(Support)들이 축을 이탈하는 현상이 발생합니다.
- 징후
실제 현장에서 배관 내부를 타고 "딱... 딱..." 하는 기분 나쁜 타격음이 들린다면 위험 신호입니다. 이는 결국 중요 장비의 Nozzle이나 Casing에 Crack을 유발하는 치명적인 결과를 초래합니다.
- 솔루션
Pipe Rack을 타고 길게 뻗은 직선 구간에서는 유체가 압력차로 인해 시차를 두고 울컥거리며 흐르게 됩니다. 따라서 장거리 직선 구간에는 라인 중간에 Stopper를 배치하여 이러한 Hammering의 거동을 억제하고 제어해야 합니다.
오늘 다룬 Surge와 Hammering의 핵심 내용을 한눈에 보기 쉽게 표로 정리해 보았습니다.
| 구분 | Surge Analysis | Steam Hammering | Water Hammering |
| 주요 원인 | Pump / Valve Trip 파동 | STG Trip 시 MSCV 급차단 (0.15초 이하) | 온도 차에 의한 응축수(Condensate) 형성 |
| 속도/특성 | 유체 파동 해석 (Fluid Analysis) | Steam 50m/s -> Shock Wave 640m/s | 응축수가 Elbow 및 장비 Nozzle 강타 |
| 대응 방안 | Pulsation Damper, Closing Time 조율 | Excel 계산 후 응력 모델 반영 / Report 화 | 장거리 직선 구간 Stopper 배치 |
3. 장거리 직선 구간 Stopper 배치
배관 내부의 유체가 흐르다가 갑자기 멈추어 설 때 발생하는 엄청난 에너지를 보며, 저는 우리의 직장 생활과 삶의 궤적을 떠올립니다. 이무리 튼튼한 Steel Pipe이라 할지라도 0.15초의 급작스러운 멈춤 앞에서는 배관이 파손이 되고, 자근 응축수 덩어리들이 반복적인 타격 앞에서는 균열이 가기 마련입니다. 통제되지 않는 속도와 갑작스러운 변화는 언제나 시스템에 치명적인 충격파를 남깁니다. 그러기에 우리 엔지니어들은 Damper를 달고, Valve가 닫히는 시간에 여유를 주기도 하고, 직선 장관에Stopper를 두기도 합니다.
속도를 내는 것보다 중요한 것은, 멈추어야 할 때 그 충격을 받아내 줄 '완충의 시스템'을 가졌는가 하는 점입니다. 여러분의 업무와 삶에는 급작스러운 Trip을 견뎌낼 든든한 Support와 Sopper가 준비되어 있으신가요? 오늘도 안전하고 견고한 하루를 설계하시길 바랍니다.
