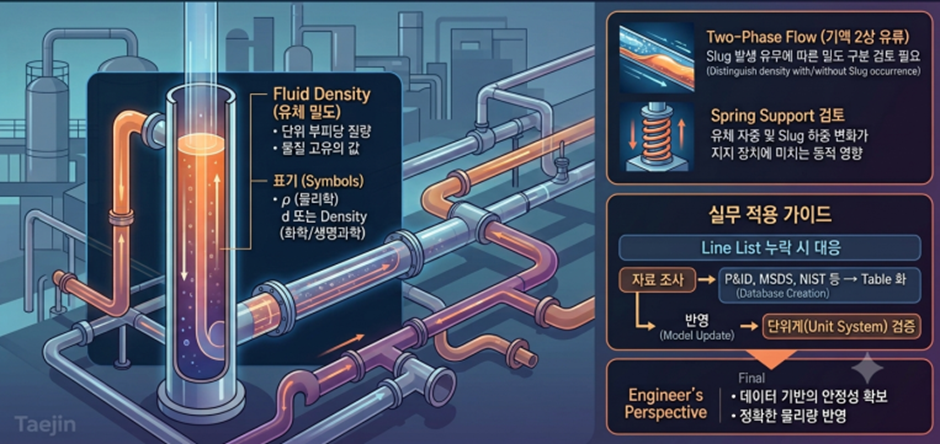

배관응력해석 모델링 과정에서 유체의 자중(Self-weight)을 정확하게 산정하는 것은 시스템의 안전성을 확보하는 첫걸음입니다. 오늘은 배관 내부에 흐르는 유체 고유의 특성인 Fluid Density(유체 밀도)를 왜 반영해야 하며, 실무에서 데이터가 누락되었을 때 어떻게 대응해야 하는지 정리해 봅니다.
1) Fluid Density는 유체의 단위 부피당 질량을 의미하며, 물질 고유의 물리적 특성값입니다. 응력 해석 프로그램에 입력된 밀도 값은 배관 자중, Sustained Load, 그리고 Support의 정적·동적 반력 계산에 직접적인 영향을 미칩니다.
Slop Oil 0.00057 570 석유제품 제조 또는 정제 과정에서 부산물로 생성되는 Oil로 성질에 따라 재사용이 가능하다.
| Fluid | Density (kg/cm3) |
Density (kg/m3) |
| Steam | 0.0 | 0.0 |
| Water | 0.001 | 1000 |
| Gas Oil | 0.001 | 1000 |
| Heavy Crude Oil | 0.00087 | 870 |
| Heavy Fuel Oil | 0.00097 | 970 |
| Slop Oil | 0.00057 | 570 |
Slop Oil : 석유제품 제조 또는 정제 과정에서 부산물로 생성되는 Oil로 성질에 따라 재사용이 가능함
2) Line List 누락 시 대응법 및 주의사항
• 이상적인 프로젝트 환경이라면 Line List에 라인별 Fluid Density가 명확히 기술되어 있습니다. 하지만 실 무에서는 데이터가 누락된 채 진행되는 경우도 빈번하게 발생합니다.
• 자료 조사 및 데이터 베이스화: Line List에 밀도 데이터가 없을 경우, Process Data Sheet나 물성표를 참조하여 자체적으로 데이터 테이블을 구축한 뒤 모델에 반영해야 합니다.
• 단위계 검증: 밀도 입력 시 단위 변환 착오는 치명적인 해석 오류로 이어집니다. 해석 소프트웨어의 단위 설정과 입력 데이터 단위가 일치하는지 반드시 재확인해야 합니다.
3) 화공 플랜트 특수 조건: Two-Phase & Spring Hanger 검토
화공 공사에서는 유체의 상태 변화와 동적 변수를 고려한 정밀 검토가 요구됩니다.
• Two-Phase Flow 및 Slug 현상: 유체가 기체와 액체가 섞인 기액 2상 유류(Two-Phase)일 경우, Slug 발생 유무에 따라 유효 밀도를 구분하여 적용해야 합니다. Slug 발생 시 급격한 하중 변화가 배관계에 충격을 가할 수 있습니다.
• Spring Support 검토 및 리포팅: 해당 라인에 Spring Hanger/Support가 설치되는 경우, 유체 밀도 변화에 따른 하중 변동과 변위량을 철저히 검토해야 합니다. 이 결과는 향후 제출할 Piping Stress Analysis Report에 명확히 기술 및 첨부되어야 합니다.
4) 배관응력해석에서 숫자는 단순한 기호가 아닌 현장의 실제 하중과 직결되는 이정표 입니다. Line List의 작은 빈칸 하나를 간과하지 않고 정확한 물리량을 찾아 테이블화하는 정성, 그리고 공정의 특수정을 고려한 세밀한 검토야말로 플랜트의 장기적인 안전을 담보하는 엔지니어링의 본질 입니다.
감사합니다.
