1) Nozzle 평가

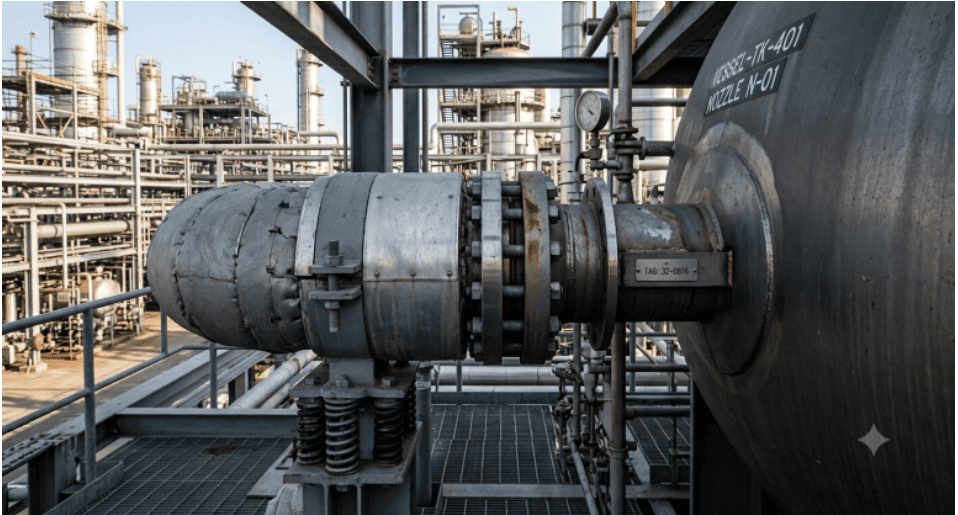

배관응력해석을 수행하는 가장 핵심적인 목적 중 하나는 '배관이 Equipment Nozzle에 무리한 힘이 가해지지 않도록 사전에 제어하는 것'입니다. 배관의 열팽창, 하중, 진동 등의 에너지는 결국 가장 취약한 접점인 Nozzle로 집중되기 때문입니다.

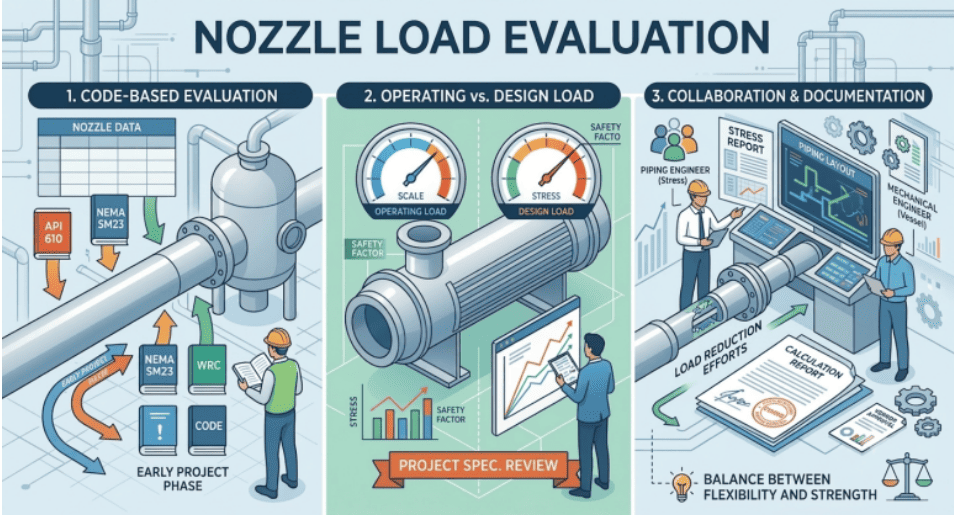

오늘은 현업에서 Nozzle Load를 평가할 때 마주하는 현실적인 문제들과, Stress 엔지니어가 가져야 할 검토 기준에 대해 이야기해보고자 합니다. 가장 이상적인 상황은 Vendor가 제공한 Nozzle Load Table을 그대로 적용하여 평가하는 것입니다. 하지만 실무 현장은 언제나 시차(Time lag)와의 싸움입니다. 공사 초기에는 Vendor Data가 확정되지 않은 경우가 부지수입니다. 이럴 때 엔지니어는 Equipment Type별 관련 Code(API, NEMA, WRC 등)를 표준 기준으로 적용합니다. Vendor 역시 해당 Code를 기반으로 기계를 설계하므로, 초기 단계에서 Code를 기준으로 한 평가값은 실무적으로 훌륭한 이정표가 되어줍니다.
| Equipment | 적용 Code |
|---|---|
| Centrifugal Pumps | API 610 |
| Air Cooler | API 661 |
| Reciprocating Compressor | API 618 |
| Centrifugal Compressor | API 617 |
| Fired Heater | API 560 |
| Large Storage Tank | API 560 |
| Steam Trubine | MENA SM-23 |
2) 하중 평가
프로젝트마다 요구하는 공사 Spec이 다릅니다. 단순히 운전 조건(Operating)에서의 하중만 검토하면 되는 현장이 있는 반면, 설계 조건(Design)에서의 극단적 하중까지 평가를 요구하는 프로젝트도 있습니다. 따라서 Stress 담당자는 "어느 수준까지 하중 평가를 끌고 갈 것인가?"에 대한 명확한 기준을 먼저 수립해야 합니다. 과도한 안전율은 배관의 자재비 증가로 이어지고, 미흡한 평가는 장비의 구조적 결함으로 직결되기 때문입니다.
3) 배관의 유연성과 Equipment 안전성 사이
배관의 루프(Loop)를 늘리거나 Support를 변경해도 더 이상 Pipe Load를 줄이기 힘든 임계점에 다다를 때가 있습니다. 이 순간이 바로 기계 담당자와의 밀밀한 협업이 필요한 때입니다.
- 최선의 하중 저감: 배관 측에서 줄일 수 있는 최댓값까지 하중을 저감
- 기계 담당자 검토 의뢰: 잔여 하중에 대한 장비 자체의 수용 가능 여부(Allowable Load 재검토) 피드백 요청
모든 논의와 검토의 근거는 최종 Stress Report 내 Calculation Report로 명확히 첨부되어 데이터로서 증명되어야 합니다. Nozzle 평가 작업은 단순한 숫자 데이터를 맞추는 계산 과정이 아닙니다. '배관의 유연성'과 'Equipment 안전성' 사이에서 최선의 균형점을 찾는 작업니다.
우리가 작성하는 한줄의 Report와 한나의 Calculation Sheet에는 플랜트 전체의 안전과 시스템의 수명을 책임진다는 엔지니어로서의 무게감을 담겨 있습니다. 설계 초기의 모호함을 Code로 풀어내고 한계 상황을 협업으로 극복해내는 과정이야말로 현장을 지탱하는 진짜 힘이 아닐까 생각합니다. 오늘도 각자의 위치에서 묵묵히 균형을 잡아가시는 모든 엔지니어들을 응원합니다.
감사합니다.
