1) Spring Support의 운전 중 눈금(Scale) 불일치
플랜트 현장에서 시운전이 시작되면 어김없이 날아드는 단골 Punch 가 있습니다.
바로 "Spring Support의 운전 중 눈금(Scale) 불일치" 문제입니다. 설계와 현장의 간극을 좁히고, 프로젝트를 성공적으로 완수하기 위해 배관 응력 해석과 현장 상태를 고려한 실전 대응방법을 공유드립니다.

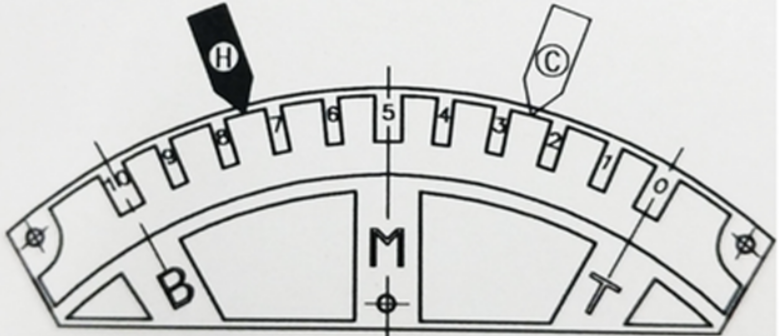

Hydro Test이 끝나면 현장에서는 Spring Support의 Locking Pin을 제거하고, 눈금을 Cold Position(C)에 맞춥니다. 진짜 문제는 그다음입니다. 플랜트가 가동되는 시운전 기간, 즉 Hot 상태가 되었을 때 눈금이 계획된 Hot Position(H)에 정확히 위치하지 않는 경우가 빈번하게 발생합니다.
이때 발주처나 Owner Engineer는 사진을 찍어서 Punch를 발행하는데, 대응방법이 없다면 결국 그들에서 휘둘리게 되고 다음과 같은 대응에 그치곤 합니다.
소모적인 눈금이 맞지 않는 Spring Support List Up
단순 재조정 작업 반복
현장과 설계 간 책임 공방
그러나 구조적 원인을 파악하지 못한 채 눈금만 억지로 맞추는 것은 미봉책에 불과합니다. 원인을 정확히 진단하는 것이 엔지니어가 가져야 할 첫 번째 태도입니다.
Spring 눈금 오차를 유발하는 5가지 원인
배관 응력 해석 모델링은 완벽할지라도, 현실의 현장에는 수많은 변수가 존재합니다. 눈금이 Cold/Hot Position 사이에서 정상적으로 움직이지 않는 이유는 크게 다섯 가지로 요약할 수 있습니다.
| 양한 시공 공차 | 배관의 자중, 용접 수축, 현장 피팅 등으로 인한 미세한 변위 차이 발생 |
| 연계 조정 부재 | 개별 Spring을 독립적으로 조정하여, 주변 Support들과의 하중 분산을 놓침 |
| Spring 조기 발주 | Design 초기 단계의 데이터를 기준으로 발주되어 최종 As-Built와 갭 발생 |
| 해석 모델의 한계 | Small Line의 영향성 누락, 정확한 Valve Weight 미반영 등 |
| 인접 Rigid 하중 집중 | 인접한 Rigid Support의 Elevation 오차로 인해 하중이 한쪽으로 쏠림 |
인접한 Rigid Support의 Elevation 오차로 인해 하중이 한쪽으로 쏠림
O/E가 Punch를 발행하고 "왜 눈금이 맞지 않는지" 공식 Report를 요구할 때, 엔지니어는 단순한 수치 이상의 '시각적 증거'와 '논리적 마진'으로 대응해야 합니다.
2) 실물 Tag 부착 및 이력 관리
단순히 엑셀 시트에 숫자만 받아 적는 방식은 신뢰성을 주기 어렵습니다. 현장에 직접 다음과 같은 프로세스를 지시하고 관리해야 합니다.
(1) Spring Body에 고유 식별 Tag 부착
(2) Cold Position Setting 완료 후 증거 사진 촬영
(3) 플랜트 운전(Hot Condition) 돌입 후 이동된 눈금 사진 추가 촬영
(4) Before / After 시각 데이터를 Report에 매칭
3) Spring Support Scale Review Report 작성
작성하는 Report에는 현장 사진 자료와 함께 '눈금 마진 계산 표'가 반드시 포함되어야 합니다. 그리고 결론분에는 발주처를 논리적으로 설득할 수 있는 엔지니어링 관점의 설득이 들어가야 합니다.
"현재 배관 시스템의 구조적 건전성에는 문제가 없음. 공사 초기에 Small Line의 영향성이나 Valve Weight을 배관 응력 해석 모델에 100% 반영하는 것은 현실적으로 불가능함. 특히 플랜트 공정 스케줄상 Spring 제작 리드 타임을 고려해 선발주가 진행되므로, 현장 시공 공차를 흡수할 수 있도록 Spring 눈금에 적정 마진을 부여하여 As-Built 형태로 최종 세팅하는 것이 엔지니어링 관점에서 타당함."
(단, Spring 눈금이 완전히 벗어나는 Top Out 또는 Bottom Out이 발생할 경우는 예외로 하며, 이때는 즉시 인접 Support의 건전성을 재확인함)
Critical Line의 경우, 현장의 시공 공차를 사전에 흡수할 수 있도록 설계 단계에서 Spring Vendor 측에 2~3눈금 정도의 여유치(Margin)를 미리 반영하여 제작 요청하는 전략이 필요합니다. 이는 설계의 유연성을 확보하여 현장의 변수를 해결하는 훌륭한 예방책이 됩니다.
4) 마무리
배관응력해석 S/W으로 배관의 거동을 시뮬레이션을 할 수 있지만, 플랜트 건설 현장은 수많은 사람들의 손을 거치며 진행되기에 다양한 공차를 만들어냅니다. 이것은 사람이 사는 세계와 같다고 볼 수 있겠네요. 눈금이 정해진 위치에 도달하지 않았다고 해서 실패한 설계가 아닙니다. 현장의 물리적인 거동을 이해하고, 축적된 사진 데이터로 입증하며, 합리적인 엔지니어링 마진 안에서 시스템의 안전함을 증명해 내는 것. 그것이 바로 현장을 지배하는 엔지니어가 문제를 해결하는 진짜 방식입니다.
감사합니다.
