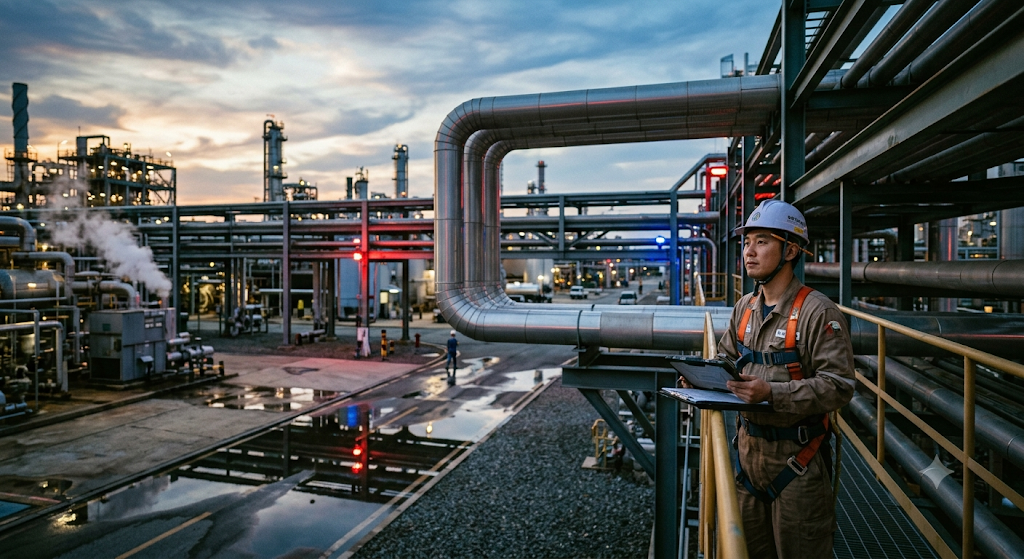

플랜트 현장의 거대하고 멋진 Pipe Rack을 바라보다 보면, 하늘을 향해 곧게 뻗은 직선의 흐름 속에서 유독 'ㄷ'자 모양으로 툭 튀어나온 특이한 구간을 마주하게 됩니다. 바로 배관의 열변형을 흡수하는 Expansion Loop(이하 Loop)입니다. 오늘은 배관 응력 해석(Stress Analysis) 엔지니어의 깊은 고민과 타협, 그리고 현장의 애환이 고스란히 담겨 있는 이 Loop에 대해 이야기해 보고자 합니다.
1. Expansion Loop: 거대한 배관 흐름 속 '수평 스프링'
Expansion Loop를 배관 루팅에 반영하는 근본적인 이유는 고온·고압 유체로 인해 발생하는 열팽창 응력(Thermal Expansion Stress)을 제어하고, 고가의 장비(Equipment) Nozzle에 전달되는 과도한 하중(Load)을 완화하기 위함입니다.
배관 내부로 뜨거운 유체가 흐르면 파이프는 열역학 법칙에 따라 팽창하며 늘어나게 됩니다. 이때 발생하는 열응력의 거대한 힘을 그대로 방치하면, 시스템에서 가장 약한 부위나 장치 연결부(Nozzle)가 버티지 못하고 변형되거나 파손되는 재앙으로 이어집니다. Support의 위치와 타입을 이리저리 조정하며 Stress 수치를 낮추어보려고 온가지 수단을 동원하지만, 도저히 ASME Code Stress 기준을 만족시킬 수 없을 때 엔지니어는 결국 고참들에게 한 소리 들을 각오를 하고 Loop를 추가하게 됩니다.
쉽게 이해하자면, 직선으로 팽창하려는 거대한 에너지 속에서 '수평(Horizontal) 방향으로 작용하며 충격을 흡수해 주는 고마운 스프링' 역할을 해주는 셈입니다.
2. Loop 디자인 실무 팁 6가지
여러 프로젝트를 수행하며 현장에서 직접 부딪히고 깨달으며 정리한 실무적인 Expansion Loop 디자인 팁 6가지를 공유합니다.
1) Guide Support의 전략적 배치: Loop가 제 기능을 발휘하여 유연하게 열변형을 흡수할 수 있도록, 움직임을 방해하지 않는 정밀한 범위 내에서 Guide를 설치해야 합니다. 특히 Loop의 방향이 바뀌며 변곡점이 되는 Elbow 인근 부위에는 가급적 Guide 설치를 지양하여 구조적 유연성을 확보해야 합니다.
2) Anchor를 활용한 Loop 생략 기법: 일반적으로 Pipe Rack에서 어떤 방향으로든 250mm 이하의 비교적 작은 변위(Movement)가 발생하고 공간적 제약으로 Loop 설치가 까다로운 Line이라면, 직선 구간에 Anchor를 설치함으로써 Loop를 과감히 생략하는 전략을 취할 수 있습니다. 단, 이 경우 해당 Anchor 지점에 집중되는 최대 하중(Max Load)을 철저히 검증해야 합니다.
3) Anchor 설치 간격의 마지노선 준수: Loop 구간 전후로 Anchor를 배치할 때는 그 설치 간격이 300mm를 초과하지 않도록 철저히 제어해야 전체 시스템의 구조적 안정성을 완벽히 확보할 수 있습니다.
4) 방향 전환 구간의 변위 제한: 배관의 진행 방향이 변하는 변곡 구간에서는 Pipe Expansion으로 인한 변위량이 125mm를 넘지 않도록 Support 배치를 통해 엄격히 통제해 주어야 합니다.
5) Shoe 길이 및 위치의 유동적 조정: 배관이 열팽창으로 이동하는 실제 계산 수치에 맞춰 Support Shoe의 길이와 위치를 정밀하게 조정해야 합니다. 필요하다면 Shoe에 미리 Offset을 부여하여, 배관이 최대로 팽창했을 때 Support가 Rack 구조물 빔을 이탈하여 허공에 뜨는 불상사를 미연에 방지해야 합니다.
6) 대구경(Large Bore) Line의 근거 문서화: 대구경 라인의 경우에는 반드시 검증된 Excel 계산 Sheet나 응력 해석 프로그램을 사용하여 Loop Sizing을 정확히 수행해야 합니다. 그리고 그 산출 근거 데이터를 Stress Report에 투명하게 첨부해야 배치(Arrange) 및 구조(Structure) 등 유관 부서와의 기술 협의가 부드럽게 풀립니다.
3. Design Review 고뇌
공들여 루팅과 응력 해석을 마치고 Design Review 회의에 들어가면, 어김없이 Pipe Loop를 두고 유관 부서나 상사들의 날카로운 지적과 비난이 쏟아지곤 합니다.
"왜 배관을 곧게 쭉 펴지 못하고 개념 없이 중간에 구부려 놨냐?"
"이 Loop 하나 때문에 전체적인 Pipe Arrange가 얼마나 산만하고 보기 싫어지는지 몰라서 이러냐?"
시각적인 미학과 공간의 정돈됨을 최우선으로 중시하는 이들의 지적을 받을 때마다 마음 한구석이 씁쓸해지곤 합니다. 그 구부러짐은 엔지니어가 원해서 준 사치가 아니기 때문입니다. Support 위치 조정만으로는 도저히 제어가 안 되는 열팽창의 거대한 힘을 다스리고, 고가의 장비 Nozzle을 보호하기 위해 선택한 '최선의 생존 방식'이었으니까요.
회의석상의 따가운 눈총 앞에서 차마 구구절절 변명하지 못하고, 그저 "Loop를 어떻게든 없애보겠습니다" 하고 덤덤히 돌아섭니다. 그리고 다음 리뷰 때까지 보이지 않는 곳에서 밤을 새우며 Loop를 지웠다 살렸다를 무한히 반복하다가, 결국 최종 승인(Approved) 도면이 나갈 때 슬그머니 다시 추가해 놓기도 했습니다. 어디 가서 하소연도 못 하고 혼자 가슴 졸이던 그 시절의 아련한 기억은, 오랜 시간이 지난 지금도 입가에 옅은 미소를 짓게 만듭니다.
곧게 뻗은 배관은 보기에는 시원하고 아름답습니다. 하지만 내부에 뜨거운 열정을 품은 채 오직 직선만을 고집하는 배관은, 결국 스스로 발생하는 내부의 스트레스를 이기지 못하고 가장 약한 고리부터 꺾이고 맙니다. 고참들의 잔소리와 주변의 눈총을 들으면서도 끝내 배관에 굴곡을 만들어 넣었던 것은, 단지 보기 좋은 디자인보다 '안전하게 살아남는 것'이 엔지니어링의 본질이기 때문입니다.
4. 마무리
Expansion Loop는 우리가 살아가는 직장 생활, 그리고 인생의 이치와도 너무나 닮아있지 않나 생각합니다. 남들 보기에 조금 미련해 보이고 확 튀어나온 곡선처럼 보일지라도, 스스로를 갉아먹는 과도한 스트레스를 분산시키기 위해 잠시 우회하고 굽어질 줄 아는 유연함. 그것이야말로 거친 세상 속에서 자신을 지켜낼 수 있는 가장 아름답고 지혜로운 '인생의 Loop'가 아닐까 싶습니다.
오늘도 모니터 앞에서 보이지 않는 스트레스와 외롭게 싸우며 도면을 그려가고 계신 모든 엔지니어분들에게 깊은 존경과 응원의 마음을 보내드립니다.
감사합니다.
