플랜트 배관 설계 및 시공 현장에서 업무를 수행하다 보면, 도면 위 스크린 속 수치와 실제 현장 구조물 사이의 미묘한 차이로 인해 머리를 쥐어뜯게 되는 순간을 수없이 맞닥뜨리게 됩니다. 오늘은 그중에서도 현장 Stress 엔지니어들이 가장 흔하게 접하면서도 매번 당황스러움을 느끼곤 하는 'Spring Hanger Offset'에 대한 실무 이야기를 깊이 있게 나누어보려고 합니다. 현장에서 부딪히는 지적 사항(Punch)의 해결 과정과 대응 전략, 그리고 기술적 기준에 대해 구조적으로 정리해 드립니다.
1. 배관의 생동감, 그리고 Spring Hanger Offset의 본질
시공을 마치고 플랜트가 본격적인 가동 및 운전 상태(Operating Condition)에 들어가면, 배관 내부를 흐르는 고온·고압 유체로 인해 강력한 열팽창이 발생합니다. 이 열팽창은 배관을 팽창시키고, 결과적으로 Spring Hanger가 배관을 지지하는 포인트에 필연적인 배관 변위(Pipe Displacement)를 만들어냅니다.
Offset의 메커니즘: 이때 수평 방향 변위(Horizontal Displacement)가 일정 수준 이상 과도하게 발생하는 구간에서는 설계 단계부터 치밀한 계산을 적용합니다. Spring Hanger가 연결되는 배관 상의 지점에, 배관이 운전 시 이동할 예측 방향의 반대 방향으로 미리 'Offset(초기 편위)'을 주어 설계 및 설치하는 것입니다.
운전 상태에서의 상쇄 효과: 이렇게 미리 반대 방향으로 Offset을 잡아두면, 플랜트 가동 시 배관이 열팽창으로 이동하면서 초기에 주었던 Offset 수치가 자연스럽게 상쇄(Offset Cancel)됩니다. 결과적으로 Spring Hanger는 완벽한 수직 상태(Plumb State)를 되찾아 안정적으로 배관 하중을 지지하게 됩니다.
거대한 수십 톤짜리 배관이 열을 받아 스스로 움직이고, 미리 계산해 둔 Offset 지점에서 정확히 수직을 찾아가는 광경을 보고 있으면 '아, 배관이 도면 위 차가운 쇠막대기가 아니라 정말로 살아 숨 쉬는 생물 같구나' 하는 경외감을 느끼게 됩니다.
2. 현장 시공 오차와 Punch(지적 사항) 발생 시 Step-by-Step 대응 전략
이론과 도면은 이토록 명쾌하지만, 현실 현장은 그리 순탄치 않습니다. 설계 도면에 Offset 수치를 명확히 명시하여 전달하더라도, 현장의 복잡한 시공 공차나 협소한 작업 여건, 작업자의 이해도 차이로 인해 실제 현장에 Offset이 제대로 반영되지 않거나 누락되는 경우가 허다하기 때문입니다.
결국 시운전 전 시공 검사 단계에서 발주처나 Owner Engineer로부터 Punch(지적 사항)가 발행되고, Stress 담당자는 갑작스러운 기술적 해명 요구에 난감한 상황에 처하게 됩니다. 이때 당황하지 않고 문제를 해결하기 위해 제가 적용하는 3단계 대응 전략은 다음과 같습니다.
Step 1. Stressed Pipe Model의 조건 재확인: 가장 먼저 작업된 배관응력해석 모델(Caesar II 등)을 열어 불필요하거나 잘못 설정된 경계 조건, 또는 왜곡된 변위가 잡혀 있는지 면밀히 재검증합니다. (예: 건물의 실내에 위치한 배관인데 바람 하중(Wind Load) 옵션이 잘못 On 되어 있는지, 지원 구조물의 Rigid 조건이 타당한지 등) 이를 통해 어떤 Load Case에서 최대 변위(Max Movement)가 발생하는지 정확히 파악해야 합니다.
Step 2. Offset 방향성 및 수치 검토: 현재 모델상에서 도출된 Offset 발생 방향과 값이 초기 기본 설계 방향과 완벽히 일치하는지 재검토합니다. 모델링 입력 오류로 인해 방향이 반대로 반영되었을 가능성도 배제할 수 없기 때문입니다.
Step 3. Vendor Drawing 수정 및 현장 피드백: 재계산된 정확한 최신 Offset 수치를 Spring Hanger Vendor Drawing에 즉시 개정(Revision) 반영하여 현장 시공 팀으로 전달합니다.
현장에서 실제 오프셋이 정확히 몇 mm로 반영되었는지 실시간으로 눈으로 확인하지 못해 답답할 때가 많습니다. 그래서 저 같은 경우는 현장 담당자에게 실제 시공 상태와 스케일 인디케이터가 찍힌 현장 사진을 직접 찍어서 송부해 줄 것을 강하게 요구하곤 합니다. 이처럼 수차례의 현장 점검과 피드백 과정을 거치며 도면이 수정되고 마침내 완벽한 As-Built(최종 준공 도면)가 완성되어 갑니다.
3. '4도 이하(4° Rule)' 기울기 기준과 O/E 설득의 기술

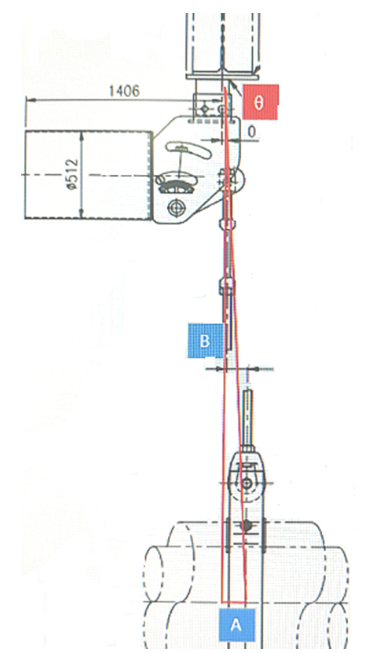

Spring Hanger를 발주하거나 현장 적합성을 검토할 때, 해당 Support 지점의 최대 수평 변위량(A)과 Support Height(B)를 이용하여 Spring이 기울어지는 각도를 반드시 사전 검토해야 합니다.
4도 이하(4° Rule) 가이드라인: 수많은 국내외 기술 표준 및 Hanger Vendor의 기술 문서에서는 Spring의 기울기 각도를 4도(deg) 이하로 유지하도록 엄격하게 권장하고 있습니다.
4도 기준의 엔지니어링적 의미: 왜 하필 '4도'인가에 대한 명확하고 철학적인 수식 출처를 이론서에서 찾기는 쉽지 않습니다. 그러나 이는 수직 하중을 안정적으로 지지하는 과정에서 Spring Internal Parts(스프링 케이스, 로드, 핀 등)의 기계적 간섭이나 구조적 마찰 손실을 최소화하기 위해 수십 년간 쌓여온 엔지니어링 경험치이자 규칙(Rule of Thumb)입니다.
발주처(O/E) 역시 이 '4도 기준'을 잘 알고 있기 때문에, 현장에서 기울기가 과도해 보이면 즉각 공식적인 기술 문의(Technical Inquiry)를 던져옵니다. 이때 당황할 필요 없이, 해당 Support 지점의 하중 및 변위 계산 데이터, 그리고 4도 이내로 제어되고 있음을 입증하는 Official Stress Report를 작성하여 대응하면 됩니다.
결국 발주처나 Owner가 보고서에서 확인하고 싶어 하는 핵심은 복잡한 이론이 아닙니다. 자신들이 돈을 들여 지은 Plant가 운전 중에 Spring의 잼(Jam) 현상이나 구조적 파손 없이 안전하게 가동될 수 있다는 확실한 엔지니어링적 보증을 원하는 것입니다.
도면 위의 가상 모델과 붉은 녹슨 냄새가 나는 실제 현장 사이에는 항상 깊은 간극이 존재합니다. 하지만 그 간극을 메우는 것은 정밀한 프로그램 프로그램 버튼이 아니라, 현장을 직접 확인하고 리스크를 끈질기게 추적하는 엔지니어의 땀방울입니다.
오늘도 모니터의 도면과 현장의 배관 사이에서 최적의 타협점을 찾기 위해 고군분투하시는 이 땅의 모든 배관 설계 및 Stress 엔지니어분들께 따뜻한 응원의 마음을 보냅니다.
감사합니다.
