배관 응력 해석(Piping Stress Analysis) 업무를 수행하면서 엔지니어들이 가장 자주 접하고, 또 가장 심각하게 논쟁을 벌이는 수치 중 하나가 바로 2.5mm(0.1 inch)라는 'Permissible Pipe Deflection(허용 배관 처짐량)'입니다.
실무 현장에서는 이 2.5mm라는 기준을 마치 절대 깨져서는 안 되는 신성불가침의 법칙처럼 다루곤 합니다. 그러나 과연 이 숫자가 절대적인 안전 한계치일까요? 오늘은 이 2.5mm 기준의 실제 출처와 화공 프로젝트 SPEC 적용 시 발생하는 실무적 이슈, 그리고 IFC(Issued For Construction) 단계에서 체감하는 현실적 한계와 극복 방안에 대해 구조적으로 짚어보고자 합니다.

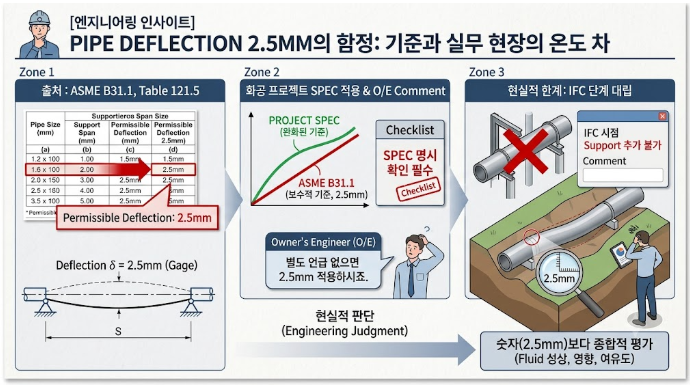

1. 2.5mm(0.1in) 기준의 출처와 일반적인 Workflow

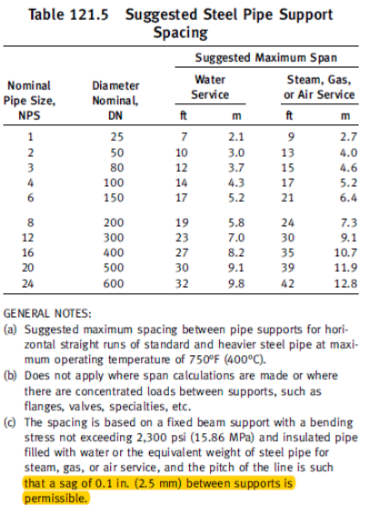

대부분의 Stress 엔지니어들은 배관의 허용 처짐량 기준을 설정할 때 ASME B31.1, Table 121.5 (Suggested Piping Support Spacing)를 인용합니다.
기준의 핵심 논리: Standard Support Span 조건에서 배관 자체의 자중으로 인해 발생하는 Sagging(처짐량)을 약 2.5mm(0.1 in) 이내로 제한하도록 권장하는 가이드라인입니다. 이는 배관 내부에 유체가 흐를 때 구배가 무너져 유체가 고이는 현상(Pockets)을 방지하고, 운전 중 발생할 수 있는 유동 진동을 최소화하기 위해 설정된 보수적인 수치입니다.
실무적 접근 방식: 현장 여건상 Support Span이 표준 간격보다 길어지는 구간이 발생하면, Stress Model 중간에 Node를 추가하여 Deflection 수치가 2.5mm를 초과하는지 검증하는 작업이 매우 표준적인 업무 절차(Workflow)로 정착되어 있습니다.
2. Project SPEC과의 차이 및 Owner's Engineer(O/E)의 보수성
실제 석유화학 및 화공 플랜트 Project Stress SPEC을 살펴보면, 발전 플랜트 기준인 ASME B31.1보다는 다소 완화된 Deflection 기준(예: 12.5mm 적용 또는 Span 비율 기준 등)을 적용하는 경우가 많습니다. Process 중심의 화공 배관은 상대적으로 유연한 기준을 허용하기 때문입니다. 하지만 여기서 주의해야 할 치명적인 실무 포인트가 있습니다.
Project SPEC의 공백: 프로젝트 초기에 정리된 SPEC 문서 내에 Deflection에 대한 명시적인 제한 기준이 누락되어 있는 경우가 종종 발생합니다.
O/E의 보수적인 보증: 별도 명시 항목이 없을 경우, Owner’s Engineer(O/E)는 어김없이 가장 보수적인 ASME B31.1의 2.5mm 기준을 꺼내 들며 기술적 압박을 가해옵니다. O/E 입장에서는 스스로 책임을 지지 않기 위해 가장 까다로운 코드를 전면에 세우는 것이 당연한 생존 전략이기 때문입니다.
따라서 프로젝트 초기 Clarification 단계에서 Project SPEC 내 Deflection 기준이 정확히 명시되어 있는지 반드시 확인해야 합니다. 이 과정을 소홀히 했다가는 프로젝트 후반부에 어마어마한 O/E의 Comment 폭탄을 맞게 됩니다.
3. IFC 단계에서의 현실적 한계와 엔지니어링의 난제
가장 난감하고 등에서 땀이 나는 상황은 모든 도면이 출포(Issued For Construction)된 IFC 단계에서 발생합니다. 이미 현장의 철골 구조물(Structure)이나 Support 배치가 확정되어 추가 Support 설치가 물리적으로 불가능한 구간에서, O/E로부터 "처짐량이 2.5mm를 초과하니 Support를 추가하라"는 Comment가 들어올 때입니다.
Stress 엔지니어의 논리적 항변: "해당 구간의 Deflection 계산 결과가 수치상 2.5mm를 다소 초과하더라도, 배관에 발생하는 Stress는 Allowable 범위 내에 충분히 들어오므로 구조적/기능적으로 아무런 문제가 없다."
현장 실무적 소견과 회의감: 과연 2.5mm라는 숫자를 절대적 잣대로 삼아 이미 골조가 올라간 현장에 추가 Support를 강제하는 것이 엔지니어링 관점에서 타합한가에 대해서는 깊은 회의가 남습니다.
2.5mm는 Drain 형성 방지나 진동 억제를 위한 '추천 가이드라인'일 뿐, 배관의 구조적 파손이나 파괴를 의미하는 절대적인 Limit가 아닙니다. 현장 변경 용이성이 극도로 떨어진 IFC 시점에서 2.5mm를 잣대로 자재 추가와 재작업을 요구하는 것은 엔지니어링 효율성 측면에서도, 공사비 및 공기 관리 관점에서도 지나치게 가혹하고 불합리한 처사입니다.
4. O/E Comment 및 기술적 대응
Pipe Deflection은 측정하는 시기와 환경, 측정 장비의 정밀도에 따라 오차가 매우 크게 발생합니다. 따라서 O/E의 무조건적인 수정 요구를 그대로 받아들여 불필요한 현장 재작업을 수행하는 것은 지양해야 합니다.
Stress Report를 통한 입증: 문제로 지적된 구역에 대해 배관응력해석 모델을 재검증하고, 해당 구간의 3D 응력 분포 및 모멘트 값을 명확히 시각화한 Stress Report를 재작성하여 O/E를 설득해야 합니다.
유체 특성과 운전 조건의 종합적 평가: 단순히 처짐 수치만 볼 것이 아니라, 내부 Fluid의 특성(가스인가 유체인가), Pockets 형성 시 시스템에 미치는 실제 영향, Operating Temperature, 그리고 주변 Support Span의 구조적 여유도를 종합적으로 제시해야 합니다.
Engineering Code는 엔지니어의 합리적인 판단을 돕는 '이정표(Guide)'이지, 사고의 유연성을 제한하고 현장을 마비시키는 '철창'이 되어서는 안 됩니다.
2.5mm라는 사소한 수치 하나에 갇혀 현장의 맥락을 놓치기보다는, 배관 전체 시스템의 안전성과 경제성을 균형 있게 바라보는 '지혜로운 엔지니어링 판단'이 그 어느 때보다 필요한 시점입니다. 현장에서 치열하게 안전과 효율을 다투는 모든 엔지니어분들에게 작은 응원의 마음을 보냅니다.
감사합니다.
