플랜트 및 조선 배관 설계 프로젝트에서 전체적인 레이아웃과 기본 Design이 어느 정도 윤곽을 잡고 나면, Valve를 비롯한 각종 주요 자재 및 Support 아이템의 물량 산출(MTO) 업무는 그야말로 치열한 '시간과의 싸움'으로 변모합니다.
특히 Train이나 Unit이 수십 개에 달하는 대형 프로젝트를 수행할 때는 정석대로 정확하게 코딩을 거쳐, 고가의 Spring Hanger 수량을 오차 없이 정밀하게 뽑아내고 싶은 설계자로서의 욕심이 들기 마련입니다. 하지만 실제 현장의 시계는 엔지니어의 편이 아닙니다. 상부 보고, 입찰 견적 제출, 혹은 발주처와의 긴급 협상 테이블이 바로 코앞에 다가와 있는 경우가 허다하기 때문입니다. 게다가 배관 Route는 초기 단계에서 수시로 변경되기 일쑤여서, 일일이 배관응력해석 모델을 만들고 코딩을 돌리는 정석적 접근은 자칫 금쪽같은 시간만 허비하는 허망한 결과를 초래하곤 합니다.
1. "대충대충 정확하게"라는 모순된 주문의 진실
초년생 시절, 저 역시 정해진 정답을 찾듯 정석대로 코딩을 통해 모든 수치를 정밀하게 맞추려 애썼던 기억이 납니다. 하지만 밤을 새워 도면을 들고 가도 돌아오는 건 선배들의 매서운 핀잔과 답답함 섞인 한숨뿐이었습니다.
"이런 건 도면 보면 수량이 딱 나와야지, 언제 코딩 돌리고 앉아 있을래?"
"대충대충 정확하게 해!"
"유사 공사 데이터 참고해서 빨리 안 산출해?"
그 시절에는 "대충대충 정확히"라는 말이 세상에 존재할 수 없는 어불성설이자 참으로 모순적인 요구로 들렸습니다. '대충'과 '정확히'가 어떻게 한 문장에서 양립할 수 있단 말인가? 그러나 현장에서 수많은 산전수전을 겪고, 급박한 설계 변경과 공기 압박의 터널을 몇 번이고 지나고 나서야 비로소 그 말에 담긴 깊은 진의를 깨달았습니다. 그것은 결코 '대강 숫자를 때려 맞추라'는 방임이나 게으름이 아니었습니다. 현장의 생리와 몸으로 익힌 설계 경험치를 바탕으로 핵심 리스크와 맥락을 신속하게 꿰뚫어 보라는 엔지니어링적 주문이었던 것입니다.
시간적 여유가 극도로 부족한 긴급 상황에서는 Route Study 도면 위에 직접 Spring Symbol을 찍어가며 물량을 산출하는 방식이 가장 강력하고 효과적인 실무 무기가 됩니다. 제가 현장에서 적용하고 있는 6가지 핵심 산출 기준을 정리해 봅니다.

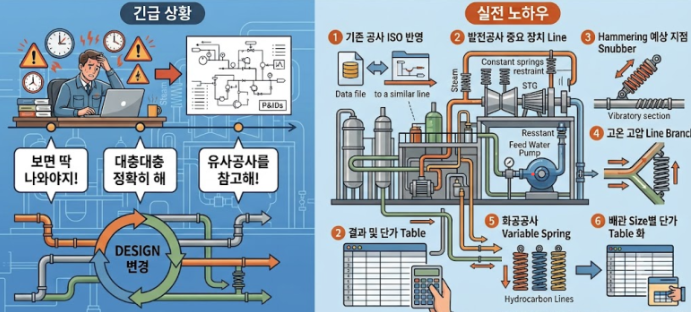

2. 긴급 물량 산출을 위한 실무 6가지 핵심 기준
1) 기존 수행 데이터의 즉각적인 패턴화: 과거 성공적으로 수행했던 프로젝트의 Stress ISO 도면을 평소에 깊이 스터디해 두고 데이터화해 두어야 합니다. 유사한 루팅이나 Line이 등장했을 때 과거의 경험치를 즉시 패턴화하여 도면에 신속히 적용하는 발순력이 필요합니다.
2) 발전 플랜트 주배관 대응 (STG, Feed Water Pump 등): 주요 대형 장치와 연결되는 Critical Line은 Nozzle을 출발점으로 삼습니다. 직선 구간마다 일정 간격으로 Constant Spring을 우선 배치하되, 배관 진동을 잡아주기 위해 Spring 사이사이에 Restraint를 조화롭게 배치해야 합니다. 이때 추후 현장 시공 및 정비 작업이 복잡해지는 구간은 가급적 피하는 선제적 안목이 요구됩니다.
3) Hammering 예상 지점의 Snubber 선제 반영: 밸브의 급격한 개폐나 유동 불안정으로 충격과 진동(Hammering)이 예상되는 위험 구간에는 만약의 사태에 대비해 반드시 Snubber 물량을 미리 반영해 두어야 추후 프로젝트 후반부 견적 및 자재 단가 폭탄을 막을 수 있습니다.
4) 고온·고압 Line의 열변위(Movement) 고려: 열변형 및 변위량이 크게 발생하는 고온·고압 배관의 경우, Main Header에 연결되는 Branch Line 중 Size가 큰 계통에는 필히 Spring Hanger를 반영하여 응력 집중 현상을 예방해야 합니다.
5) 화공 플랜트의 경제성 확보: 상대적으로 단가가 비싼 Constant Spring을 무조건 적용하기보다, Project SPEC이 허용하는 범위 내에서 구조적으로 경제적인 Variable Spring을 적극 검토 및 반영함으로써 견적 가격 경쟁력을 크게 확보합니다.
6) 견적 연동 단가 Table의 사전 구축: 물량이 집계되는 즉시 전체 견적 금액이 도출될 수 있도록, 배관 Size별·Load별 Spring Support 단가를 사전에 Table화하여 표준 데이터베이스로 철저히 준비해 놓아야 합니다.
3. 직관은 고뇌의 시간 속에서 비로소 완성된다.
엔지니어링에서 '작업 속도'가 빠르다는 것은 단순히 키보드 타수가 빠르거나 손놀림이 민첩함을 의미하지 않습니다. 그것은 수많은 변수와 불확실성 속에서 시스템 전체를 위협할 위험 요소를 빠르게 솎아내고, 그 순간 최적의 판단을 내려 도면에 반영하는 '엔지니어링 직관'에서 비롯됩니다. 선배들이 말했던 "도면을 보면 수량이 딱 나오는 수준"은 결코 하루아침에 요행으로 만들어지지 않습니다. 도면 뒤에 숨은 수많은 변수와 현장의 리스크, 그리고 설계 오류로 밤을 지새웠던 고뇌의 시간들을 수없이 쌓아 올린 사람만이 가질 수 있는 훈장과도 같은 것입니다. 시간의 거센 압박 속에서도 원칙과 속도 사이에서 아슬아슬하게 줄타기를 하며, 오늘도 도면 위에서 자신만의 경험치와 직관을 차곡차곡 쌓아가고 계실 이 땅의 모든 엔지니어분들에게 진심 어린 응원의 마음을 보냅니다.
감사합니다.
