플랜트 및 조선 배관설계 엔지니어로서 현업을 수행하다 보면 항상 부딪히는 거대한 벽이 있습니다. 바로 프로젝트 전반에 걸쳐 요구되는 '자재비 절감(Cost Reduction)'이라는 숙명입니다. 단가를 낮추고 스펙을 타협하여 예산을 절감하는 것은 경영진이나 사업 관리 측면에서는 매우 매력적인 선택처럼 보일 수 있습니다. 하지만 배관 시스템 전반의 구조적 안전성을 고려해야 하는 설계자 입장에서는 이야기의 결이 달라집니다.
현장에서 비용 절감만을 최우선 과제로 삼다가 훗날 엄청난 사고와 재앙으로 되돌아오는 비극을 수없이 목격했습니다. 그렇기에 엔지니어는 적재적소에 가장 경제적이면서도 최적화된 자재를 배치하여 배관 시스템 전체의 신뢰성을 극대화하는 지혜를 발휘해야 합니다. 특히 시스템의 안위가 직결된 Critical Zone만큼은 어떠한 압박 속에서도 타협 없이 Special Support를 반영해야만 합니다.
배관 배치(Arrange) 담당자들과의 협의 과정 역시 녹록지 않습니다. 항상 촉박한 설계 공기에 쫓기고, Support를 정착시킬 구조물(Structure)조차 제대로 갖춰지지 않은 척박한 상태에서 답답함을 토로하는 목소리를 자주 듣게 됩니다. 그들의 현실적인 고충과 애환을 충분히 이해하지만, 안전의 최후 보루를 지켜야 하는 입장에서는 무작정 타협책을 제시하는 데 명확한 한계가 존재할 수밖에 없습니다.
오늘은 엔지니어의 자존심이자 배관의 생명력을 좌우하는 대표적인 Special Support Item 3가지를 깊이 있게 정리해 보고자 합니다.

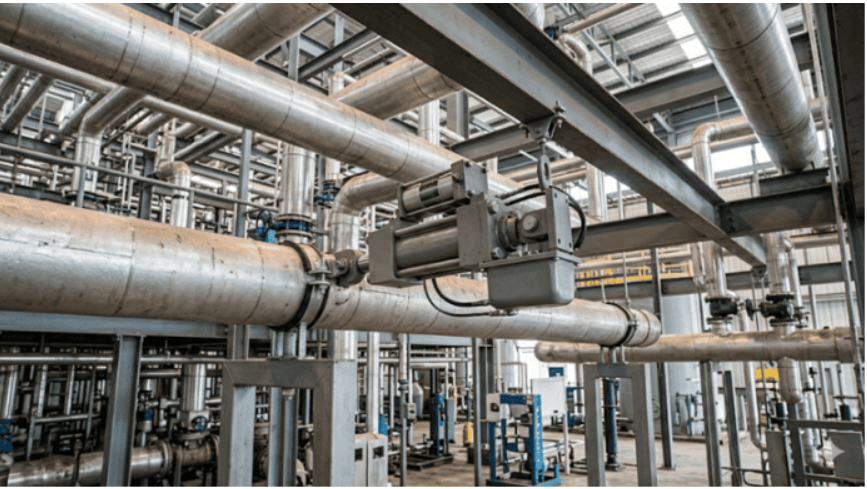

1. Constant Spring Hanger (C/S)
Constant Spring Hanger는 배관 변위가 발생하더라도 전 스토르크 구간에서 일정한 하중을 유지해 주기 때문에, 배관 시스템의 전체적인 안정성을 확보하는 데 있어 Variable Spring Hanger보다 훨씬 유용하고 뛰어난 성능을 발휘합니다. 하지만 상당한 고가 제품이기 때문에 모든 구간에 남발할 수는 없으며, 반드시 필요한 엄격한 설치 기준을 수립하여 선별적으로 적용해야 합니다.
내부 검사용 Slot Hole의 필수성: 해안가 인근이나 가혹한 해양 환경에 위치한 플랜트는 아무리 뛰어난 방청 도장을 적용하더라도, 장기간 최악의 운전 조건에 노출되면 스프링 내부의 부식을 완벽히 피할 수 없습니다. 따라서 정기적인 현장 점검 시 Spring 본체의 상태를 명확히 육안으로 파악할 수 있도록 Case에 Slot Hole이 가공되어 있어야 합니다. 설치된 Spring은 저마다 시스템을 지지하는 명확한 목적을 갖고 있는데, 내부 부식을 방치한다면 훗날 엄청난 시스템 붕괴와 경제적 손실로 되돌아오게 됩니다.
무급유 Dry Bearing 적용: 지속적인 회전 동작이 발생하는 구동부 전체에는 유지보수가 필요 없는 무급유 Dry Bearing을 사용하여 오랜 기간 안정적인 작동성과 뛰어난 내구성을 확보해야 합니다.
수평 변위 허용각: 배관의 수열 부팽창 등으로 인한 수평 방향 이동에 대해 최대 4도까지 유연하게 허용하는 구조적 여유를 지녀야 합니다.
Locking 장치의 철저한 관리: C/S는 지지 하중이 고정되어 있는 특성이 있어, 시공 후 수압시험(Hydro Test) 수행 시 과도한 수하중에 의해 본체가 손상되지 않도록 든든한 Locking 장치가 장착되어 있어야 합니다. 특히 이 Locking 장치는 Spring 본체에 손쉽게 탈부착이 가능한 구조여야 합니다. 현장을 점검하다 보면 Locking Pin이 어디론가 사라져 행거 본체에 철사나 용접봉으로 대충 매달아 놓은 위험천만한 광경을 목적으로 하곤 하는데, 이는 시스템 전체를 위협하는 매우 위험한 관리 부실 형태입니다.
Spring Travel의 명확한 식별성: 장기간 운전 시 열과 먼지, 변색으로 인해 눈금이 가려지지 않도록 식별이 용이한 스케일 플레이트와 가시성이 뛰어난 인디케이터가 필수적입니다.
하중 변동량(Load Variation)의 실상과 대응: 이론적으로 C/S의 하중 변동량은 0%여야 하지만, 오차와 마찰력으로 인해 실제 현장에서 오차를 측정해 보면 약 6~7% 수준의 변동 차이가 존재합니다. 다만 발주처나 Owner Engineer와의 기술 협의 과정에서는 정밀한 기준 매뉴얼을 바탕으로 "변동하중이 없다"는 논리를 정확히 설명하고 설득해야 합니다. 불필요한 시빗거리나 기술적 트집을 제공하지 않도록 엔지니어는 조심 또 조심하는 신중한 태도를 유지해야 합니다.

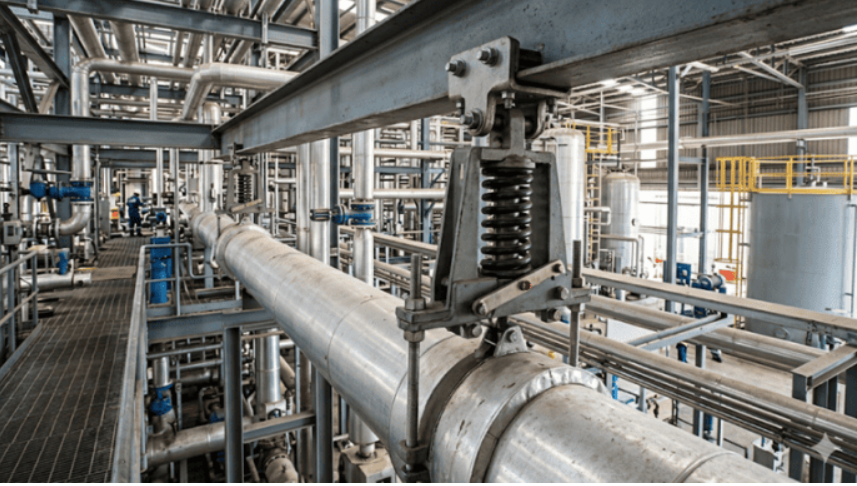

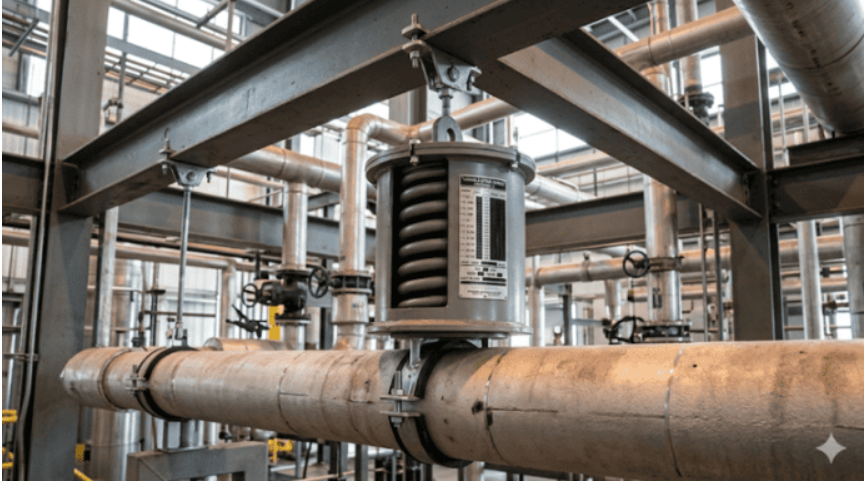

2. Variable Spring Hanger (V/S)
Variable Spring Hanger는 C/S에 비해 가격 경쟁력이 매우 우수하여 화공 플랜트나 조선 분야에서 널리 활용되고 있습니다. 발전 플랜트에 비해 상대적으로 극심한 고온·고압 환경보다는 Process 중심의 배관이 주를 이루는 분야에 적합하며, 구조가 단순하고 Spring의 압축력에 의해 배관의 하중을 안정적으로 지지합니다.
Spring Scale 여유치 확보의 중요성: V/S는 변동하중을 가감하여 흡수하는 특성을 가지므로, C/S에 비해 Spring Scale의 여유치를 한층 넉넉하게 산정해야 합니다. 현장 시공 완료 후 부득이하게 밸브(V/V)가 추가되거나 루팅이 변경되는 등의 설계 변경 사항이 발생할 때 이러한 여유치가 대응력이 됩니다. 특히 주요 장치(Equipment)의 Nozzle 인근에 위치한 Spring은 반드시 Scale 여유치를 충분히 확보해야 합니다. 당장의 자재비를 아끼기 위해 여유가 없는 빡빡한 사양의 Spring을 선택했다가는 추후 발생하는 현장 변수에 전혀 대응할 수 없게 됩니다.
협소 공간 설치성: 소형·경량화된 컴팩트한 구조 덕분에 구조물이 밀집되어 있거나 공간 여유가 부족한 협소 장소에도 용이하게 배치할 수 있습니다.
Rigid Hanger 전환 기능: Locking 장치를 적절히 활용하면 필요에 따라 가변 스프링 기능 외에 고정식 지지대인 Rigid Hanger 역할로도 변형 운용이 가능합니다.
변위-하중 비례 관계: 배관 하중에 증가함에 따라 허용된 변위 수치 내에서 Spring Travel이 일정하고 선형적인 수치로 안정적으로 증가합니다.
3. Hydraulic Snubber & Damper
배관 응력 해석(Stress Analysis)의 본질은 결국 온도 변화에 따른 재료의 열변형과 유체 거동에 따른 하중을 평가하는 역학적 과정입니다. STG Main Stop and Control Valve(MSCV)와 같은 주요 밸브가 급격하게 차단(Close)될 때, 배관 내부에는 Steam Hammering과 같은 엄청난 충격파와 동하중(Dynamic Load)이 유발됩니다. 이러한 파괴적인 동하중을 순간적으로 흡수하고 감쇄시키기 위해서는 Snubber 시공이 선택이 아닌 필수입니다.
경험치와 Safety Factor 적용: 해석 프로그램상 계산되어 나오는 하중 수치에만 단순히 의존해서는 안 됩니다. 저의 경우 오랜 현장 경험을 바탕으로 계산된 하중에 통상 2~3배 정도의 Up(Safety Factor)을 가산하여 스펙을 선정하곤 합니다.
현장 충격 방호의 핵심: 과거 현장에서 Snubber가 충격을 견디지 못하고 파손된 사례를 목격한 적이 있는데, 그 순간 배관과 스포트에 가해진 파괴적인 에너지의 크기를 생각하면 엔지니어로서 아찔함과 무서움을 느끼게 됩니다. 결국 적재적소에 Snubber와 Damper를 정확히 배치하는 판단력은 교과서적인 공식을 넘어 설계자가 현장에서 쌓아 올린 수많은 경험치와 통찰력에서 나온다고 볼 수 있습니다.
배관 설계라는 거대한 도면 위에서 Special Support는 단순한 자재 부품 한 점이 아니라, 전체 시스템의 안전과 현장 작업자들의 생명을 지켜주는 '보증수표'와도 같습니다. 치열한 업무 속에서 당장의 비용 절감 압박이 들어오더라도, 엔지니어로서 결코 양보하지 말아야 할 안전의 기본 원칙이 무엇인지 다시 한번 가슴속에 깊이 새겨 봅니다.
감사합니다.
