들어가며: 매너리즘의 문턱에서 던지는 하나의 질문
직장 생활, 특히 수년 혹은 수십 년간 거대한 플랜트 엔지니어링 프로젝트의 한 축을 담당하며 매일 같이 도면과 싸우는 엔지니어의 삶 속에서는 문득 찾아오는 묵직한 질문이 하나 있습니다.
"나는 도대체 왜 지금 이 작업을 하고 있는가?"
아침에 출근해 모니터 켜기 바쁘게 쌓여 있는 메일함, 수많은 Node와 Nozzle 하중 데이터, 끊임없이 변경되는 P&ID와 3D 모델링 도면들을 따라가다 보면 어느새 우리는 작업의 '목적'을 잊은 채 단순한 '수행'에만 몰두하게 되곤 합니다. 내가 입력하는 수치 하나, 내가 검토한 보고서 한 줄이 전체 플랜트 시스템에 어떤 의미를 가지는지 돌아볼 여유조차 사라지는 것입니다.
최근 후배 엔지니어들과 현장 담당자들로부터 *"Pipe Stress Analysis는 어차피 도면 나온 뒤에 형식적으로 거치는 절차 아닙니다. 왜 이렇게 많은 시간과 비용을 들여서 굳이 해야 합니까?"*라는 질문을 받은 적이 있습니다. 그 질문은 역설적이게도 제 자신에게 던지는 질문이기도 했습니다.
내가 매일 다루는 이 일의 본질은 무엇인가. 단순히 전문 프로그램을 돌려 규격에 맞는지 Pass/Fail을 판가름하는 일에 불과한가.
이 질문에 답하기 위해, 제가 수행해 온 배관 응력해석 업무를 3가지 핵심 구조로 분류하고 그 안에 담긴 엔지니어링적 의미를 깊이 있게 정리해 보았습니다.
1. 발주처 요구사항(ITB Spec)의 완벽한 수용과 절차적 결함의 배제
배관 응력해석 업무의 시작점은 정교한 3D 모델링이나 소프트웨어 실행이 아닙니다. 프로젝트의 출발점이자 계약의 기준이 되는 발주처의 입찰 안내서, 즉 ITB Specification(입찰 사양서)을 면밀히 분석하는 데서 모든 과정이 시작됩니다.
1) 대부분의 글로벌 플랜트 ITB Spec에는 "주요 배관 라인(Main Steam, High-Pressure/High-Temperature Piping 등) 및 고온·고압 주요 기기에 연결되는 배관에 대해 반드시 상세 배관 응력해석을 수행하라"는 문구가 명시되어 있습니다. 엔지니어는 이 문구를 바탕으로 프로젝트의 특성을 반영한 'Piping Flexibility Analysis Specification(Stress Spec)'을 선제적으로 작성해야 합니다. 이 사양서에는 적용할 배관 코드(ASME B31.1, B31.3 등), 환경 조건, 하중 조합(Load Combination), 열팽창 조건 등이 포함되며, 발주처의 승인을 받음으로써 비로소 공식적인 해석 작업의 기준선(Baseline)이 확립됩니다.
2) 조인트 벤처(JV) 프로젝트에서의 소통과 표준화회사마다 수십 년간 축적해 온 고유의 'Standard Practice(표준 실무 관행)'가 조금씩 다르기 마련인데, 이러한 차이점이 프로젝트 초기에 구체적으로 공유되고 정리되지 않으면 사업 중반 이후 비효율적인 소모전이 발생합니다. "왜 우리 회사 스타일대로 안 했냐", "이 기준은 Spec에 없지 않느냐"와 같은 무의미한 오해와 설득 과정을 반복하지 않으려면, 초기 단계의 절차적 명확성을 확보하는 것이 해석 기술 자체만큼이나 중요합니다.
3) 최근 대형 글로벌 프로젝트는 복수의 EPC사가 컨소시엄을 구성하는 JV(Joint Venture) 형태로 진행되는 경우가 많습니다. 이때 Lead 엔지니어링사에서 작성한 Spec이 배포되면, 자사의 엔지니어링 관점과 기술적 타당성을 바탕으로 조기에 면밀한 Review를 거쳐야 합니다.
3) 보고서(Report)의 엄밀성과 엔지니어링 신뢰도
최종 산출물인 Pipe Stress Report는 단순히 회사 내부 검토용에 그치지 않고, 발주처와 감리사에 제출되어 프로젝트의 안전성을 증명하는 법적·계약적 문서로 활용됩니다. 소수점 아래의 자그마한 수치 오류나 입력 데이터의 왜곡조차 엔지니어링 전체의 신뢰도를 떨어뜨릴 수 있으므로, 해석 엔지니어에게는 비타협적인 치밀함과 엄밀성이 요구됩니다.
2. 배관 설계의 안전성 검증과 엔지니어링 리스크 관리
플랜트를 하나의 거대한 생명체에 비유한다면, 배관은 신체 구석구석에 산소와 영양분을 공급하는 '핏줄'과 같습니다. 원유, 가스, 고온의 증기, 화학 물질이 지나가는 배관 라인 중 단 하나라도 과도한 응력이나 변형으로 인해 파손된다면 플랜트 전체의 가동이 중단되는 치명적인 사고로 이어집니다.
1) 3D 도면 담당자와의 밀착 협업 및 보험사 역할단순히 배관이 지나가는 길을 만드는 것을 넘어, 열팽창과 자체 무게, 진동, 지진, 바람 등에 의해 발생할 리스크를 미리 차단하는 것입니다. 때로는 제가 플랜트의 미래 파손 위험을 사전에 인수하고 대비하는 '내부 보험사' 역할을 하고 있다는 생각이 들기도 합니다.
2) 배관 응력해석의 본질은 도면이 완성된 후 '감시'하는 것이 아니라, 도면이 완성되어 가는 과정에서 '안전'을 함께 설계하는 것입니다. 3D 모델링을 진행하는 배관 Designer와 실시간으로 소통하며 배관 루프(Expansion Loop)의 위치, 스포트(Support)의 타입과 배치, 노즐에 가해지는 허용 하중 등을 조율합니다.
3) 해석 기술의 진화와 코드 준수(Code Requirement)하지만 컴퓨터 기술의 발전과 함께 CAESAR II와 같은 전문 배관 응력해석 프로그램이 보편화되면서, 배관의 입체적 변형 및 노즐 하중, 스프링 hanger 선정 등을 정밀하게 계산할 수 있게 되었습니다. 결국 우리가 프로그램을 돌리는 이유는, 우리의 설계안이 ASME, EN 등 세계적인 엔지니어링 규격(Code Requirement)을 명확하게 충족하고 있음을 과학적·수치적으로 입증하기 위함입니다.
4) 과거 컴퓨터 성능이 부족했던 시절에는 복잡한 3D 배관망의 유연성 해석을 수작업 계산 및 간이 정역학 공식에 의존하여 수행했습니다. 이는 막대한 안전율을 적용하게 만들어 불필요한 자재 낭비를 초래하거나, 반대로 예상치 못한 응력 집중 부위를 놓치는 원인이 되었습니다.
3. 현장 이슈(As-Built)의 신속한 해결과 실시간 리스크 대응
설계 사무실에서 아무리 완벽하게 도면을 작성하여 출도(IFC: Issued for Construction)하더라도, 실제 현장 시공 단계 및 As-Built(최종 시공 상태) 단계로 들어가면 수많은 변수가 돌출됩니다.
1) 현장 지연 최소화를 위한 공학적 방어막공학적 검증(Stress Review)이 뒷받침되지 않은 변경안은 발주처의 승인을 받을 수 없으며, 자칫 잘못하면 전체 시공 일정이 멈춰 서서 소중한 시간과 공사비가 길바닥에 버려지게 됩니다. 현장에서 요청이 올 때, 빠르게 수정 모델을 구성하고 재해석을 수행하여 안전성을 입증하는 Stress Report를 송부하는 것은 현장의 든든한 지원군 역할을 하는 것입니다.
2) 현장에서의 배관 간섭, 간이 구조물의 위치 변경, 시공 오차, 혹은 발주처 검사 시 지적된 사항 반영 등 다양한 이유로 배관 라인의 수정 작업은 필연적으로 발생합니다. 그러나 현장에서 임의로 배관 경로를 바꾸거나 지원 구조물을 제거할 수는 없습니다.
3) 긴급 대응 뒤에 숨은 적당한 긴장감
현장은 늘 '지금 당장' 답을 원합니다. "오늘 내로 해석 결과가 나와야 내일 크레인 작업을 진행할 수 있다"는 식의 긴급 요청이 부지기수입니다. 아침 일과를 시작하며 메일함을 열 때, 현장에서 날아온 긴급 해석 요청 메일을 확인하는 순간 마주하는 묵직한 긴장감은 응력해석 엔지니어라면 누구나 공감하는 일상일 것입니다. 이 긴장감이야말로 우리의 작업이 현장의 안전과 직결되어 있다는 가장 명확한 증거입니다.

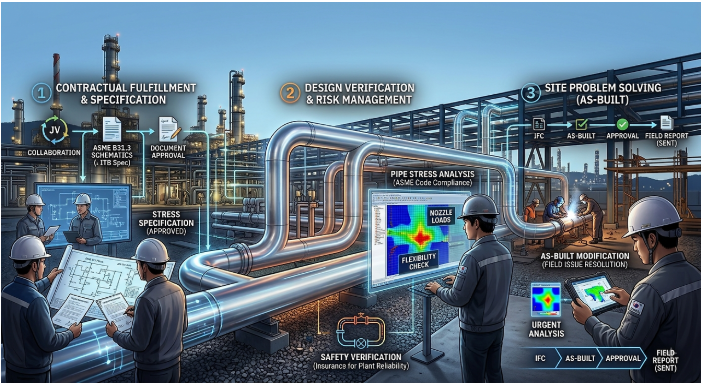

AI를 이용한 배관 응력해석(Pipe Stress Analysis) Concept
일상적인 업무를 단순히 '처리해야 할 과제'로 남겨두지 않고, 1) 발주처 요구사항 수용 2) 배관 설계 안전성 검증 3) 현장 이슈 신속 해결이라는 3가지 관점으로 구조화해 보니 매일 다루던 해석 프로그램의 차가운 화면이 조금은 달라 보입니다.
우리가 수행하는 배관 응력해석은 단순히 모니터 위의 3응력 분포을 입히는 단순 작업이 아닙니다. 그것은 거대한 산업 플랜트가 수십 년간 안전하게 숨 쉴 수 있도록 혈관의 강도와 유연성을 설계하는 일이며, 수많은 인명과 자산을 사고로부터 보호하는 '공학적 파수꾼'의 과업입니다. 복잡한 Node 번호와 정렬되지 않은 데이터 속에서 지쳐가고 계신 동료 엔지니어 여러분. 잠시 키보드에서 손을 떼고 스스로에게 질문을 던져보셨으면 합니다.
"나는 왜 지금 이 업무를 하고 있는가?"
그 질문의 끝에서, 여러분이 작성하고 계신 도면 한 장과 보고서 한 줄이 플랜트 전체를 지탱하고 있다는 엔지니어로서의 자긍심과 진짜 가치를 찾아가시기를 진심으로 응원합니다.
감사합니다.
