배관 엔지니어로서 플랜트나 선박 설계를 진행할 때, 머릿속을 늘 복잡하게 만드는 주제 중 하나가 바로 '진동(Vibration)'입니다.
도면을 그릴 때 배관의 간섭(Clash)이나 열팽창(Thermal Expansion)은 3D 모델과 해석 프로그램을 통해 눈으로 직관적으로 확인하기 쉽습니다. 하지만 진동은 다릅니다. 시공이 완료되고 유체나 가스가 실제로 흐르기 전까지는 자신의 모습을 철저히 숨기기 때문입니다.
모든 공사 SPEC.에는 진동에 대한 엄격한 기준이 명시되어 있습니다. 그러나 현실적으로 모든 배관 라인에 대해 정밀 동적 진동해석(Dynamic Analysis)을 수행하는 것은 불가능에 가깝습니다. 연구소 전문 인력의 투입과 막대한 시간, 비용이 소요되기 때문입니다. 결국 실무 현장의 배관 엔지니어는 제한된 프로젝트 수행 일정 속에서 '경제적 타협'과 '경험적 판단'이라는 외줄 타기를 하며 Design을 진행하게 됩니다.
오늘 이야기에서는 배관 설계 시 반드시 체크해야 할 진동의 근본 원인과 Support 설계 전략, 그리고 기술이 극도로 발전하는 시대 속에서도 결코 대체될 수 않는 엔지니어의 핵심 역할에 대해 다루어보고자 합니다
어디서 터질 것인가?: 주요 진동 발생 구간의 특성
설계 초기 단계에서 진동을 제어하는 가장 첫걸음은 "어느 구간에서 진동이 발생할 것인가?"를 사전에 예측하고 배치(Layout)에 반영하는 것입니다. 실무에서 주로 진동 이슈가 터져 나오는 구간은 크게 세 곳으로 요약됩니다.
1) 회전 기기(Pump, Compressor 등) 연계 라인
회전 기기 내부의 임펠러나 피스톤 운동에서 발생하는 주파수가 배관으로 직접 전달되는 구간입니다. 맥동(Pulsation)과 진동
이 상시 존재하는 가장 대표적인 위험 지역입니다.
2) PSV(Safety Valve) Outlet 토출 구간
평소에는 정적 상태를 유지하다가, 비상시 밸브가 오픈되면서 엄청난 압력의 유체가 순간적으로 방출되는 구간입니다. 이때
발생하는 순간 격타력(Transient Force)은 배관 전체를 흔들 만큼 강력합니다.
3) Slug Flow가 발생하는 Two-Phase(기-액 혼합) Line
기체와 액체가 섞여 흐르면서 액체 덩어리(Slug)가 배관 엘보우(Elbow)나 굴곡부를 때릴 때 충격파가 발생합니다. 불규칙적이
고 지속적인 충격이 배관 피로 파괴(Fatigue Failure)를 유발합니다. 이러한 우려 구간을 파악했다면, 배관 응력(Stress) 허용치
가 Over되지 않는 선에서 Anchor, Guide, Stopper를 적절히 배치해야 합니다. 개인적인 실무 경험에 비추어 볼 때, 진동 우려
구간은 Support의 구속력을 최대한 확보하고 Guide 역시 'No Gap'으로 설계하여 초기 유격을 최소화하는 것이 진동을 억제하
는 가장 확실한 전략입니다.

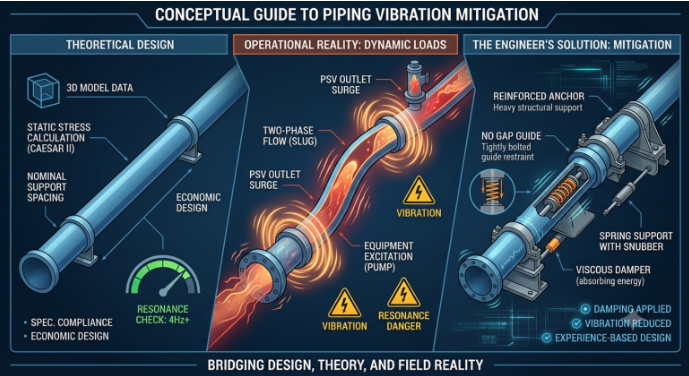

진동 저감 Concept
- 정량적 검토의 핵심: CAESAR II Modal Analysis와 공진(Resonance)
설계 단계에서 진동을 수치적으로 검증할 때는 일반적으로 배관 응력 해석 프로그램인 CAESAR II의 Modal Analysis 기능을 활용합니다. 가공된 데이터를 통해 배관 시스템의 고유진동수(Natural Frequency)를 산출하고 분석하는 과정입니다.
산업계 표준 기준: 일반적으로 배관의 1차 고유진동수를 최소 4Hz 이상 확보하는 것을 목표로 합니다.
공진(Resonance)의 치명적 위험: 배관 자체의 고유진동수와 회전 기기 등 외부 진동 원인의 운전 주파수(Operating Frequency)가 일치하게 되면 '공진' 현상이 발생합니다. 공진이 일어나면 진폭이 폭발적으로 증폭되면서 배관 용접부 균열이나 Support 파손으로 직결됩니다.
문제는 배관 설계가 열팽창 흡수(Flexibility)와 진동 억제(Rigidity)라는 완전히 상충되는 두 목적을 동시에 달성해야 한다는 점입니다. 배관을 너무 단단하게 고정하면 열팽창에 의해 배관이 터지고, 반대로 너무 유연하게 만들면 진동에 취약해집니다. 숙련된 배관 엔지니어는 이 딜레마를 해결하기 위해 열변형은 허용하면서 충격 진동만 급격히 제어하는 Snubber나 Damper의 적용까지 세심하게 고려하게 됩니다.
3. 고온·고압 플랜트 및 조선/해양 분야의 진동 제어 난제
설계 조건이 극한으로 올라갈수록 진동 제어의 난이도는 비선형적으로 증가합니다.
1) Main Steam 등 고온/고압 라인의 Support 조합 전략
Main Steam 라인과 같은 고온/고압 배관에서는 Spring Support와 Rigid Support의 정교한 조합이 필수적입니다.
Spring Support: 수평/수직 방향의 거대한 열변형을 흡수하지만, 내부 마찰력이 0에 가까워 외부 진동 유입 시 충격을 거의 흡수하지 못하는 구조적 한계가 있습니다.
Rigid Hanger / Rigid Support: 열변형 흡수 능력은 떨어지지만, 구조적 마찰력과 강성을 통해 진동 저감 효과를 가져옵니다.
따라서 전체 구조물의 강성(Stiffness)과 감쇠(Damping)를 복합적으로 계산하여 두 Support를 균형 있게 배치해야 합니다.
2) 조선/해양 플랜트 현장의 현실
선박이나 해양 구조물 분야에서 진동은 한층 더 다루기 까다롭습니다. 최근의 설계 트렌드는 구조물 경량화 및 Support 구조의 단순화 방향으로 가고 있는데, 이는 역설적으로 외부 진동에 대한 저항력을 약화시킵니다.
다양한 Unit과 Package가 탑재될 때, 선체 자체의 진동과 엔진 진동, 그리고 연결 Pipe 및 주변 구조물의 진동이 복합적으로 얽히며 상호 작용합니다. 이 모든 주파수를 하나로 수렴시키는 작업은 도면만으로는 한계가 있습니다. 시운전을 다녀온 뒤, 물밑에서 Support 보강 작업이나 추가 Brace 설치 작업이 빈번하게 일어나는 이유도 바로 여기에 있습니다.
감사합니다.
최근 3D Model 분석과 진동 및 응력 해석 분야에도 AI(인공지능) 기술이 빠르게 도입되고 있습니다. 데이터 처리 속도와 자동화 알고리즘의 발전은 과거 며칠씩 걸리던 검토 작업을 몇 분 만에 끝내줄 정도로 비약적인 성장을 이루었습니다. 하지만 여기서 우리는 한 가지 중요한 질문을 던져야 합니다.
"AI가 학습하고 계산한 3D Model이 과연 현장에 실제 시공된 상태와 100% 동일한가?"
답은 '아니다'에 가깝습니다. 현장에는 디지털 도면이 담아내지 못하는 변수들이 수없이 존재합니다.
구조물(Structural Support)의 실제 용접 상태와 실제 강성 차이
현장 배관 제작 및 설치 시 발생하는 미세한 공차와 편차
볼트 체결 부위의 실제 마찰계수 변화 및 장기 운전에 따른 가스켓 노화
도면 위에서는 아무런 문제가 없어 보이는 깨끗한 라인이라도, 현장의 아주 작은 오차와 미세한 유격이 결합하는 순간 예기치 못한 공진이 발생합니다. 당장 눈앞에 진동 위험이 보이지 않는다고 해서 적당히 표준 가이드라인만 맞추고 타협하는 것은 쉽습니다. 하지만 시운전 버튼을 누르고 유체가 흘러 들어갈 때, 현장에서 굉음과 함께 배관이 흔들리기 시작하면 그 중압감과 책임, 그리고 외로움은 온전히 담당 엔지니어의 몫으로 남게 됩니다.
수많은 현장을 누비며 실패와 성공을 반복했던 Trial and Error의 기억들, 그리고 손끝과 눈으로 쌓아 올린 엔지니어의 '경험적 직관'. 이것이야말로 아무리 정교한 AI 알고리즘이 등장하더라도 결코 대체될 수 없는 배관 엔지니어만의 진짜 자산이자 생존 무기일 것입니다.
감사합니다.
