1. Expansion Joint 이상
엔지니어링 현장에서 가장 두려운 순간은 '문제가 발생한 것' 그 자체가 아닙니다. 진짜 두려운 것은 '분명히 눈앞에 현상은 존재하는데, 기존의 이론과 공식으로는 설명이 되지 않는 상태'와 직면했을 때입니다. 모든 설계 도면이 완벽해 보이고, 모든 시공 절차를 규정대로 준수했음에도 불구하고 현장에서 예기치 못한 비명이 터져 나올 때가 있습니다. 오늘 들려드릴 이야기는 2017년 뜨거운 여름, 플랜트 현장을 곤혹스럽게 만들었던 한 편의 '미스터리 추리극'이자, 배관 엔지니어로서 깊은 통찰을 얻게 해 준 Gas Oil Tank Expansion Joint 파손 사건에 대한 기록입니다.
2017년 여름의 열기가 한창이던 어느 날, 현장으로부터 긴급 대책 요청 보고가 올라왔습니다. Gas Oil(G.O) Tank 단지 내에 설치된 Expansion Joint(확장 이음관, 이하 EXP. Joint)에 과도한 휨(Deflection)과 변형이 발생했다는 내용이었습니다.

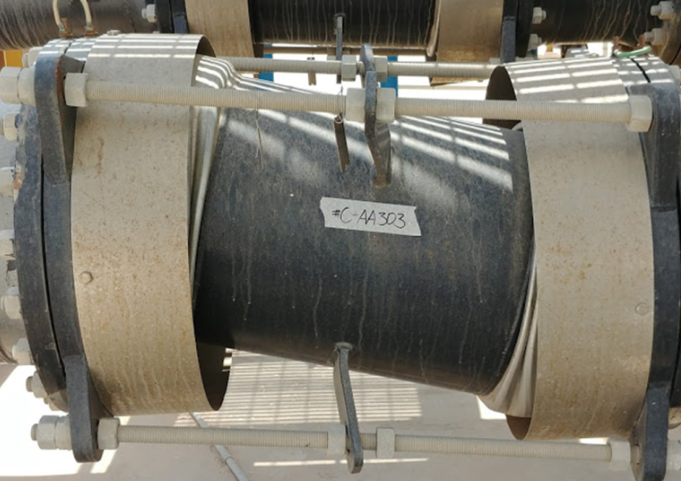

해당 현장에는 총 6기의 G.O Tank가 늘어서 있었습니다. 그런데 그중 1번 Tank에 연결된 EXP. Joint의 Bellows 상태가 심각했습니다. 허용 한계치를 완전히 벗어난 상태에서 주름이 비정상적으로 부풀어 올랐고, 마치 거대한 힘에 의해 비틀린 것처럼 형체가 일그러져 있었습니다.
2. 문제점 분석
"__일부러 인위적인 힘을 가해 망가뜨리려 해도 이렇게까지 만들 수는 없겠다."
보고서에 첨부된 사진을 본 순간 든 생각이었습니다. 이미 공사가 모두 완료된 후 오랫동안 안정적으로 운전을 이어오던 설비였습니다. 멀쩡하게 돌아가던 설비에 갑자기 왜 이런 이상 변형이 생긴 것일까? 발주처는 설비의 안전성을 이유로 당사를 강력하게 압박해 오기 시작했고, 누군가는 이 기이한 현상의 원인을 정확히 규명하고 해결책을 제시해야만 했습니다.
현상을 분석하기 위해 가장 먼저 세운 가설은 '지반 침하'였습니다. 수천, 수만 톤의 기름이 채워지는 G.O Tank의 특성상, 바닥 지반이 미세하게 불균등하게 꺼지는 부등침하가 발생할 경우 연결된 배관과 EXP. Joint에 엄청난 하중과 변위가 전달됩니다. 만약 EXP. Joint가 수용할 수 있는 흡수량을 초과할 정도로 Tank Settlement가 발생했다면, 사진과 같은 찌그러짐 현상이 설명될 수 있었습니다.
만약 이 가설이 맞다면 이는 단순 배관 교체로 끝날 문제가 아닌, 플랜트 전체의 안전을 위협하는 대형 토목 하자로 번질 위험성을 안고 있었습니다. 긴장감 속에 현장 담당자의 협조를 받아 토목 전문 엔지니어들이 즉시 현장에 투입되었습니다. Tank 주변의 정밀 레벨 측량과 지반 변위 조사가 신속하게 진행되었습니다.
하지만 조사 결과는 예상 밖이었습니다. 지반 침하는 전혀 발생하지 않았으며, 토목 구조물에는 아무런 이상이 없다는 판정이 내려졌습니다. 첫 번째 용의자가 알리바이를 입증하고 벗어난 셈이었습니다. 공은 다시 배관 엔지니어링팀으로 넘어왔습니다.

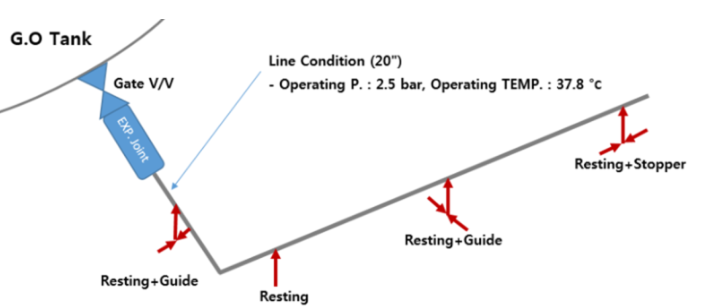

토목 문제가 아니라면, 남은 가능성은 배관 자체의 설계 오류나 시공 불량뿐이었습니다. Design Concept대로 시공된 배관 스풀(Spool)과 이를 받쳐주는 배관 서포트(Piping Support)에 문제가 없었는지 다각도로 검토에 착수했습니다. 사진상으로 드러난 결함을 분석하며 두 가지 가능성을 검증했습니다.
- 시공 미숙: 서포트가 처음부터 도면과 다르게 오시공되었을 가능성
- 구조적 파손: 운전 중 하중을 견디지 못하고 서포트나 고정점(Anchor)이 파손되었을 가능성
그러나 현장에서 보내온 상세 사진과 도면 비교 검토 결과는 또 한 번 우리를 궁지로 몰아넣었습니다. 서포트는 도면 위치 그대로 견고하게 설치되어 있었고, 파손되거나 변형된 흔적조차 없었습니다. 배관 역시 서포트 이탈 없이 정위치를 유지하고 있었습니다.
"원인이 없는데 결과만 존재하는 상황." 토목도, 배관 시공도 모두 정상인데 현장의 EXP. Joint는 비명을 지르며 뒤틀려 있었습니다. 답답함과 중압감이 사무실 공기를 짓눌렀습니다.
문제가 명백히 존재함에도 과학적으로 설명할 수 없을 때, 엔지니어에게 필요한 것은 ‘경험의 재구성’과 ‘기록에 대한 추적’입니다.
해답의 힌트는 의외의 곳에서 찾아왔습니다. 유사한 배관 변형 사례를 추적하며 과거 기술 자료와 해외 리포트들을 샅샅이 뒤지던 중, 수년 전 작성된 어느 오래된 Failure Analysis Report 한 편이 눈에 들어왔습니다. 그 리포트 속 배관 파손 메커니즘은 지금 우리가 겪고 있는 현상과 놀라울 정도로 닮아 있었습니다. 거기서 언급된 핵심 개념이 바로 '부르동 효과(Bourdon Effect)'였습니다.
우리가 흔히 사용하는 아날로그 압력계(Bourdon Tube Pressure Gauge)는 내부 압력이 높아지면 구부러진 튜브가 펼쳐지려는 성질을 이용합니다. 이와 마찬가지로, 배관 내부의 유체 압력이 일정 수준 이상으로 올라가면 휨 배관이나 벨로즈 구조는 스스로 일직선으로 펼쳐지려는 강력한 추력(Axial Thrust Force)을 발생시킵니다. 눈에 보이지 않는 내부 유체 압력이 배관 내부에서 거대한 거인처럼 팔을 뻗어, 약한 고리였던 EXP. Joint의 벨로즈를 밀어붙이고 비틀어버렸을 가능성이 떠오른 것입니다.
3. Bourdon Effect
과거 리포트를 통해 'Bourdon Effect'라는 강력한 혐의점을 포착했지만, 사무실의 도면과 사진만으로는 이를 100% 확증할 수 없었습니다. 배관 내부의 실제 운전 압력 변동성, 벨로즈 구속 장치(Tie Rod)의 유무와 정밀 상태, 그리고 현장의 미세한 변위 흐름을 직접 눈으로 확인해야만 했습니다.
결국 확증을 얻기 위해 현장 출장이 결정되었습니다. 과연 우리가 추정한 Bourdon Effect가 멀쩡하던 Expansion Joint를 파손시킨 진짜 범인이었을까요? 그리고 우리는 이 미스터리를 해결하고 발주처에 명쾌한 답을 제시할 수 있었을까요?
도대체 Bourdon Effect의 정체는 정확히 무엇이며, 이것이 어떻게 멀쩡한 EXP. Joint를 파손으로 몰고 갔는지 — 그 구체적인 인과관계와 현장에서의 진실 추적기는 다음 글에서 이어집니다.
감사합니다.
