플랜트 엔지니어링 및 배관 설계 실무를 수행하다 보면, 수많은 ASME Code 규격과 복잡한한 해석 프로그램의 산출물(Output)을 접하게 됩니다. 그러나 정교한 computational modeling보다 더 중요한 것은 '구조와 재료가 외력에 어떻게 반응하는가'에 대한 물리적 직관입니다. 재미없는 이야기 입니다만, 기본기가 없다면 진정한 Pipe Stress 엔지니어가 아니라고 생각됩니다.
오늘은 배관 및 구조 해석(Stress Analysis) 업무의 가장 기본이 되면서도, 실무 현장에서 종종 개념적 혼동을 일으키는 '재료의 탄소성 그래프(Elasto-Plastic Behavior)'를 구조화하여 풀어보고, 이것이 실제 설계 규격인 ASME B31.3의 허용 응력 범위SA 공식과 어떻게 연결되는지 깊이 있게 들여다보고자 합니다..

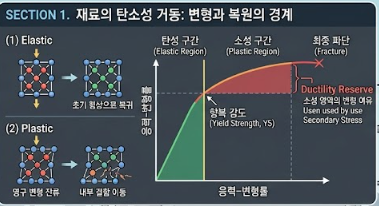

1. 재료의 탄소성 거동: 변형과 복원의 경계
상온(Ambient Temperature) 기준의 인장강도 시험(Tensile Test)에서 재료에 인장 하중을 지속적으로 가하면, 재료는 명확히 구분되는 두 가지 역학적 거동 변화를 보입니다.
(1) 탄성 구간 (Elastic Region)
거동적 특성: 재료가 항복 강도(Yield Strength, YS)에 도달하기 전까지는 응력과 변형률이 일정한 일차 함수(직선) 비례 관계를 형성합니다.
물리적 본질: 가해진 인장응력이 제거되는 순간, 원자 간 결합력이 원상태로 되돌아가며 구조물은 미세한 잔류 변형 없이 완벽한 초기 형상으로 복귀합니다.
(2) 소성 구간 (Plastic Region)
거동적 특성: 항복 강도를 기점으로 기울기가 급격히 감소하며 비선형적 변형이 급속도로 진행됩니다. 이후 최종 파단(Fracture) 지점에 다다르게 됩니다.
물리적 본질: 외부 하중을 완전히 제거하더라도 재료 내부 결함(Dislocation)의 이동으로 인해 이전 상태로 돌아가지 못하고 영구 변형(Permanent Deformation)이 남습니다.
Engineer's Insight: 실제 구조용 금속 재료는 항복 강도에 도달했다고 해서 그 즉시 구조적 파손(Failure)에 이르지 않습니다. 항복 지점 너머에도 극한 인장강도(Ultimate Tensile Strength)에 도달하기까지 파단에 저항할 수 있는 소성 영역의 변형 여유(Ductility Reserve) 가 존재하기 때문입니다.
2. 하중의 성격에 따른 Stress 분류와 ASME Code의 구조화
ASME에서는 구조물의 완전한 안전성을 확보하기 위해, 발생하는 하중의 기원과 상쇄 여부에 따라 응력을 명확히 구분하고 있습니다.
| Stress Category | 발생 원인 |
| Primary Stress (1차 응력) | Sustained Load (지속 하중) 자중(Dead Weight), 내압(Internal Pressure) 하중이 유지되는 한 응력이 자연적으로 상쇄되지 않으며, 허용치를 초과할 경우 구조 전체의 가시적 붕괴(Catastrophic Failure)를 초래함. |
| Occasional Stress (일시 응력) | Occasional Load (일시 하중) 지진(Seismic), 바람(Wind), 릴리프 밸브 반력 짧은 시간 동안 비정기적·풍경식으로 발생하는 외력에 의한 응력. |
| Secondary Stress (2차 응력) | Displacement Load Range (변위 제한 하중) 열팽창(Thermal Expansion), 노즐 변위 구조물의 기하학적 구속(Constraint)으로 발생하며, 재료가 항복에 도달해 미세 변형이 일어나면 스스로 응력이 완화(Self-Limiting)됨. |
3. Secondary Stress와 Self-Limiting 현상
3가지 응력 요소 중 Secondary Stress(2차 응력)는 플랜트의 기동 및 정지(Plant Operating -> Shut-down -> Plant Operating ) 반복에 따른 열변의의 굴레(Thermal Displacement in Cycle Effect)와 직접적인 연관을 가집니다.
1) 구속과 응력의 발생: 운전 중 배관이 고온의 유체로 인해 열팽창을 시도할 때, Support나 구조물 노즐이 이를 강제로 구속
(Restraint)하면 내부적인 열응력이 발생합니다.
2) 소성 변형을 통한 변위 수용: 이때 생성된 응력이 재료의 항복 강도를 미세하게 상회하더라도, 재료가 미세한 소성 변형
(Plastic Deformation)을 일으키면서 주어진 위치 변위를 유연하게 흡수하게 됩니다.
3) 응력 자가 완화: 결과적으로 배관 내부의 응력 피크값은 오히려 감소하는 자가 완화(Self-Limiting) 현상을 보입니다.
결국 배관 시스템이 붕괴되지 않고 거대한 열응력 수직 하중을 버텨내는 근본적인 이유는 바로 '재료 고유의 탄소성 거동'이
존 재하기 때문입니다.

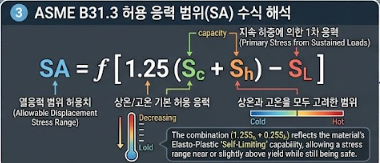

4. Code의 구현: ASME B31.3 허용 응력 범위(SA) 수식 해석
재료의 탄소성 거동과 자가 완화(Self-Limiting) 특성을 공학적으로 수치화하여 설계 가이드라인으로 명시한 대표적인 규격이 바로 ASME B31.3 (Process Piping)입니다. ASME B31.3에서는 반복적인 열팽창 하중에 의한 피로 파손(Fatigue Failure)을 방지하기 위해, 열응력 범위(Displacement Stress Range, SE)가 아래의 허용 응력 범위(SA, Allowable Displacement Stress Range)를 초과하지 않도록 규정하고 있습니다.
또한, 지속 하중(Sustained Load)으로 인한 Primary Stress에 여유가 있을 때 적용할 수 있는 보정 수식을 포함하면 다음과 같이 확장됩니다.
수식을 구성하는 주요 인자의 물리적 의미는 아래와 같습니다.
Sc (Basic Allowable Stress at Minimum Temperature): 배관이 상온(Cold State)일 때 재료의 기본 허용 응력입니다.
Sh (Basic Allowable Stress at Maximum Temperature): 운전 고온(Hot State)일 때 재료의 기본 허용 응력입니다. 온도가 올라갈수록 재료의 강도가 하강함을 반영합니다.
SL (Stress due to Sustained Loads): 자중이나 내압 등 지속 하중에 의해 실제로 발생한 1차 응력(Primary Stress) 수치입니다.
f (Stress Range Reduction Factor): 플랜트의 생애 주기 동안 예상되는 기동·정지 횟수(Cycle Count)에 따른 피로 감소 계수입니다. (기본 7,000 Cycle 이하에서는 f = 1.0)
상온과 고온을 모두 고려한 범위(Range) 개념: Secondary Stress는 단일 순간의 응력 절대값이 아니라, Cold 상태에서 Hot 상태로 전환될 때 발생하는 '응력의 변화 폭(Stress Range)'이 핵심입니다. 따라서 상온 허용 응력(Sc)과 고온 허용 응력(Sh)을 합산하여 범위의 기준을 정합니다.
탄소성 거동과 자가 완화의 반영 (1.25Sc + 0.25 Sh):
1차 응력(Primary Stress)의 허용치는 보통 항복 강도의 2/3 수준에서 엄격히 제한되지만, 2차 응력인 열응력 범위의 계수 합(1.25 + 0.25 = 1.5)은 항복 강도(Yield Strength) 수준 또는 그 이상에 해당하는 변위 범위를 허용합니다. 이는 앞서 살펴본 '재료가 소성 변형을 일으켜 스스로 응력을 완화하는 특성(Self-Limiting)'을 Code가 이미 알고 반영했기 때문입니다.
1차 응력과 2차 응력의 상호작용 반영 (SL의 차감):
지속 하중에 의해 이미 발생하고 있는 1차 응력(SL)이 커질수록, 재료가 추가적인 열변형을 수용할 수 있는 2차 응력의 여유분(SA)은 줄어듭니다. 즉, Primary Stress와 Secondary Stress의 합이 재료의 파괴 한계선에 도달하지 않도록 상호 보완적으로 제어하는 것입니다.
5. Stress Engineer가 가슴에 품어야 할 지향점
재료가 소성 영역에서 완충 역량을 발휘할 수 있음에도 불구하고, ASME 규격 등 모든 설계 기준에서는 안전율(Safety Factor)을 보수적으로 투영하여 Yield Strength 이전의 안전한 범위 내에서 Allowable Stress Range(SA)를 정의하고 엄격히 관리합니다.
"구조물이 받는 하중이 영구 변형을 초래하는 위험한 소성 구간으로 넘어서지 않도록, Code가 정의한 엄격한 허용 응력 범위(SA) 경계 내에서 최적의 경로를 설계하는 것."
이 단순하면서도 엄정한 원칙이야말로 배관 해석 엔지니어가 탄소성 그래프와 ASME 수식을 머리가 아닌 가슴속 깊이 품고 있어야 하는 이유입니다. 단순히 해석 프로그램(CAESAR II 등)의 OK/NG 결과창만을 확인하는 작업자에서 벗어나, 재료의 미시적 거동과 Code 수식 뒷면에 숨겨진 역학적 유연성을 통찰할 때 비로소 한 단계 깊이 있는 해석 엔지니어링이 완성될 것입니다.
감사합니다.
