1. 설계와 시공
설계 도면과 데이터가 현장의 혼돈, 그리고 거친 역동성과 만날 때 비로소 숫자를 넘어선 엔지니어링의 '진실'을 마주하게 됩니다.
"설계 담당자가 시공 테스트까지 직접 참여하나요?"
현장에서 종종 받던 질문입니다. 사실 거창한 대의명분이나 철저한 계획이 있어서 시작한 일은 아니었습니다. 누군가는 반드시 수행해야만 하는 과업이었고, 지시가 내렸을 때 저는 '이것저것 재기보다 일단 부딪혀보자'는 마인드로 현장에 발을 내디뎠습니다.
하지만 현실은 결코 녹록지 않았습니다. 마치 십자가를 지고 골고다 언덕을 오르는 심정이었죠. 온갖 멸시와 질책, 차가운 무관심 속에서 끊임없이 설득하고 설명하는 과정은 피할 수 없는 통과의례였습니다.
그러나 현장에서 온몸으로 부딪히며 얻은 경험은 향후 저를 더욱 견고한 엔지니어로 단련시켜 준 소중한 자산이 되었습니다. 타의에 의해 시작된 직무 경계의 파괴였지만, 결과적으로는 엔지니어로서 한 단계 도약하게 만든 결정적 열쇠가 된 셈입니다.
인도, 필리핀, 파키스탄 등 다양한 국적의 작업자들로 구성된 팀을 이끄는 데는 단순한 기술력 그 이상의 에너지가 필요했습니다. 저는 포맨(Foreman)을 중심 축으로 삼아 설계·시공 협력사 팀원들에게 테스트의 목적과 정밀한 절차를 반복해서 설명했습니다. 그리고 가장 중요한 '사람에 대한 신뢰'를 심어주는 데 집중했습니다.
"나는 이 설계 데이터를 직접 구축한 엔지니어다. 기술적 검토는 이미 끝났고, 제작사(A사) 전문가와도 완벽하게 소통하고 있다. 나를 믿고 따라준다면 이 과업을 가장 안전하고 정확하게 끝낼 수 있다. 작업이 성공적으로 마무리되면 당신들에게 Certificate of Completion을 발급해 다음 프로젝트 이력에 공식 활용할 수 있도록 보장하겠다."
당시에는 한국인 관리자보다 현장에서 살을 맞대며 땀 흘리던 다국적 협력사 팀원들을 더 깊이 신뢰했습니다. 모두가 저 하나의 입만 바라보던 그 긴박한 상황에서, 겉으로 보여준 담대한 자신감은 선택이 아닌 생존을 위한 배수진이었습니다. 겉으로는 강한 확신을 피력했지만 속으로는 가슴 졸이던 그 시절. 그때의 떨림과 긴장감이 지금의 저를 존재하게 한 진짜 원동력이 아니었나 되돌아봅니다.
2. TEST 절차
실제 현장에서 진행된 배관 alignment 및 하중 측정 절차의 핵심 매뉴얼입니다.
1) Test 환경 사전 준비
시공 완료 조건: 측정 라인은 STG Nozzle 연결부 및 Final Welding 구역을 제외한 모든 시공이 완결된 상태여야 합니다.
Support 세팅: 정확한 측정을 위한 Tension Gauge 설치와 Spring Support는 전부 Cold Position으로 정밀 세팅합니다.
Last Spool 가공: Last Spool은 필요시 Pipe 절단 및 Fit-up을 위해 가용접 상태를 유지합니다.
Fit-up 주의사항: STG Nozzle과 Last Spool 간 가용접으로 사전 alignment를 맞춰두면 본 테스트가 훨씬 수월해집니다. 이때 Fitter에게 Pipe를 강제로 당겨서 Nozzle에 맞추지 말고, 치수 오차를 최소화하여 정확히 Fit-up 할 것을 당부했습니다. 준비가 끝나면 안전 수칙을 준수하며 가용접 부위를 제거합니다.

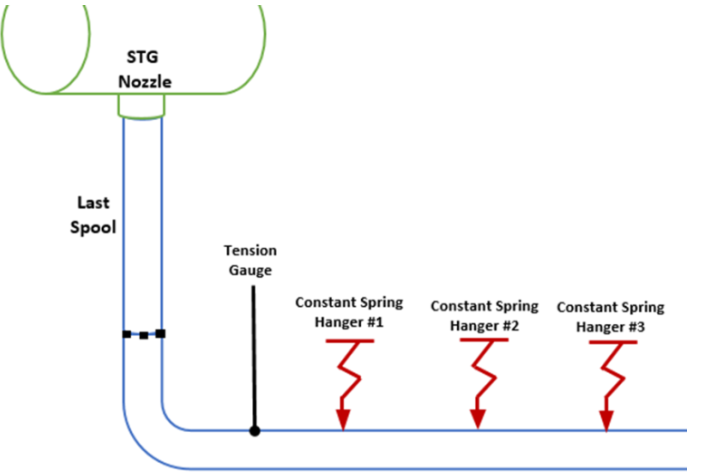

Pipe Load Test 전 Spring Hanger
2) 수직 Gap 측정하기전 확인 사항

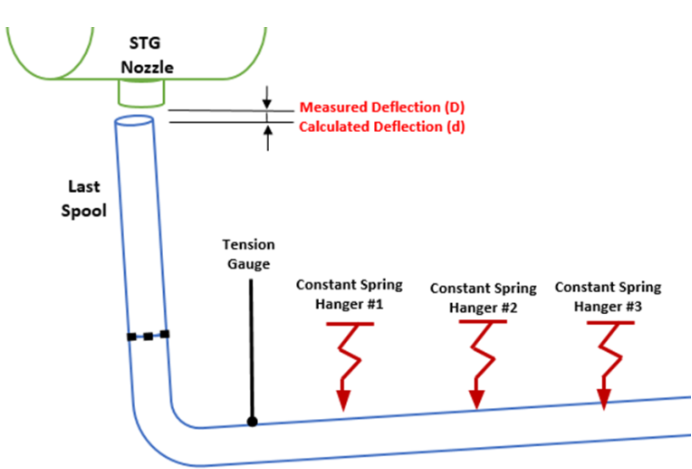

배관 Drop 확인: STG Nozzle의 가용접을 제거하면 배관 자체 하중에 의해 자연스럽게 아래로 Drop 되며 정지합니다.
수직 Gap 측정: 이 시점에서 수직 방향 Gap(D)을 측정합니다. 데이터가 설계 수치와 부합하면, Tension Gauge를 활용해 Pipe를 Lift-up 하여 STG Nozzle의 Root Pass Gap 위치까지 들어 올려 하중을 측정합니다.
Spring Hanger 검증: 이때 Spring Hanger의 눈금이 Cold Position에 정확히 위치하는지 확인해야 합니다. 이 작업에 상당한 시간이 소요되는데, T.A(Technical Advisor)가 첫 번째 Spring 눈금을 엄격하게 주시하며 눈금과 측정 하중을 사진으로 기록합니다.
(※ 만약 Pipe와 STG Nozzle 간 Gap이 발생하지 않고, Support 및 Spring Hanger 점검 결과 이상이 없다면 어떻게 조치해야 할까요? 이 부분에 대해 알고 싶으신 분들은 별도 문의를 남겨주시기 바랍니다.)
3) 수평 Gap 측정 및 Alignment
수평 하중 측정: STG Nozzle과 Lift-up 된 Pipe 사이에 수평 Gap이 존재할 경우, Tension Gauge를 수평으로 설치한 후 Nozzle Center 축까지 당겨 하중을 측정합니다.
Tension 검증: T.A는 Pipe에 과도한 응력(Tension)이 잔류하는지 확인하기 위해 손으로 Pipe를 가볍게 흔들어보며 유연성을 최종 검증합니다.
4) Report 작성 및 Final Welding 승인
데이터 문서화: 모든 측정 결과와 현장 사진은 공식 Report에 상세히 첨부됩니다.
승인 프로세스: 작성된 Report는 현장 T.A의 1차 검증을 거쳐 Alstom사 본사 담당자에게 공식 메일로 송부됩니다.
작업 착수: 본사 담당자의 최종 Sign이 완료된 Report가 회신되면, 비로소 현장은 Final Welding 작업에 착수하게 됩니다.
3. 진짜 엔지니어
도면 위의 선과 숫자는 현장에서 직접 손으로 만져지고 검증될 때 비로소 생명력을 얻습니다. 거친 현장에서 외국인 작업자들과 땀 흘리며 시스템을 맞추어 가던 그 순간들이 결국 도면 너머의 '구조'를 이해하는 진짜 엔지니어로 저를 성장시켰습니다.
오늘 준비한 이야기는 여기까지입니다. 이어지는 3부에서는 Test 과정에서 얻은 엔지니어링적 시사점과 향후 현장 대응 방안에 대해 깊이 있게 다뤄보겠습니다.
감사합니다.
